FAQ 000217 RU

1. декабря 2017

Robert Vogl Вычисление RFEM RSTAB

В случае нагрузки возникают сжимающие силы в канате. В чем объяснение этого?

Ответ

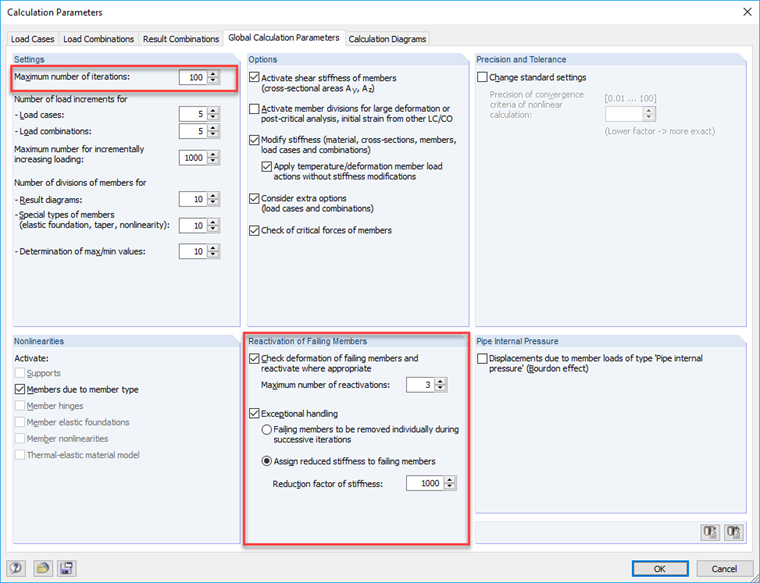

Сжатые силы в канатах или растягивающихся стержнях могут возникнуть, если количество итераций недостаточно для такого расчета, чтобы система не сходилась. Количество итераций можно указать в закладке Глобальные расчетные параметры Расчетные параметры (см. Рисунок).

Для максимального количества итераций , данное значение 100 будет предварительно настроено. Тем не менее, это не значит, что будут выполнены все итерации. В зависимости от расчетной системы, расчет часто сходится гораздо раньше.

Проверьте также настройки перезапуска стертых стержней . Если выбрана опция Назначение уменьшенной жесткости стержням с отказами, могут возникнуть небольшие сжимающие силы.

Если это не оправдано, выберите вариант «Неудачные стержни для отдельного удаления в течение последовательных итераций». Тем не менее, обратите внимание на достаточное максимальное количество итераций (см. Выше).

Ключевые слова

Пробоем стержней Итерация Реактивация Сжимающая сила Небольшая жесткость Конвергенция Расчетные параметры
