FAQ 000217 PL

1. grudnia 2017

Robert Vogl Obliczenia RFEM RSTAB

W przypadku obciążenia powstają siły ściskające w kablu. Jakie jest tego wytłumaczenie?

Odpowiedź

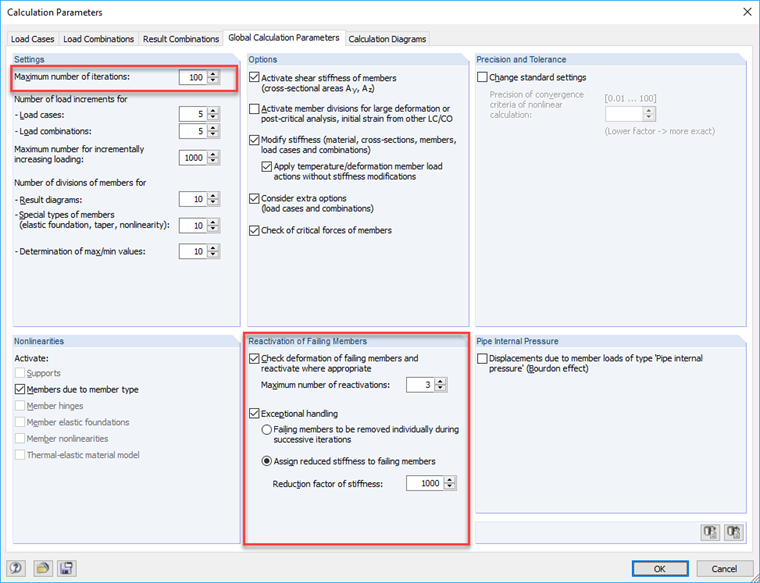

Siły ściskające w kablach lub prętach rozciąganych mogą powstawać, jeżeli liczba iteracji nie jest wystarczająca do przeprowadzenia tej analizy, aby układ nie zbiegał się. Liczbę iteracji można określić w zakładce Globalne parametry obliczeń w oknie Parametry obliczeń (patrz rysunek).

W przypadku maksymalnej liczby iteracji wartość domyślna 100 zostaje ustawiona. Nie oznacza to jednak, że będą wykonywane wszystkie iteracje. W zależności od układu konstrukcyjnego obliczenia często zbiegają się znacznie wcześniej.

Sprawdź również ustawienia Reaktywacja uszkodzonych prętów . W przypadku wybrania opcji "Przydzielanie zredukowanej sztywności do prętów ulegających uszkodzeniu" mogą powstawać małe siły ściskające.

Jeżeli nie jest to uzasadnione, należy wybrać opcję "Uszkodzenie prętów, które mają zostać usunięte pojedynczo podczas kolejnych iteracji". Należy jednak zwrócić uwagę na wystarczającą maksymalną liczbę iteracji (patrz wyżej).

Słowa kluczowe

Uszkodzenie prętów Iteracja Reaktywacja Siła ściskająca Mała sztywność Zbieżność Parametry obliczeniowe
