In einem Lastfall ergeben sich Druckkräfte im Seil. Wie ist das zu erklären?

Antwort

Druckkräfte in Seilen oder Zugstäben können ausgegeben werden, wenn die Anzahl der Iterationen für die Berechnung nicht ausreichend war und somit noch keine Konvergenz erreicht wurde. Die Anzahl der Iterationen können Sie bei den Berechnungsparametern im Register Globale Berechnungsparameter einstellen (siehe Bild 1).

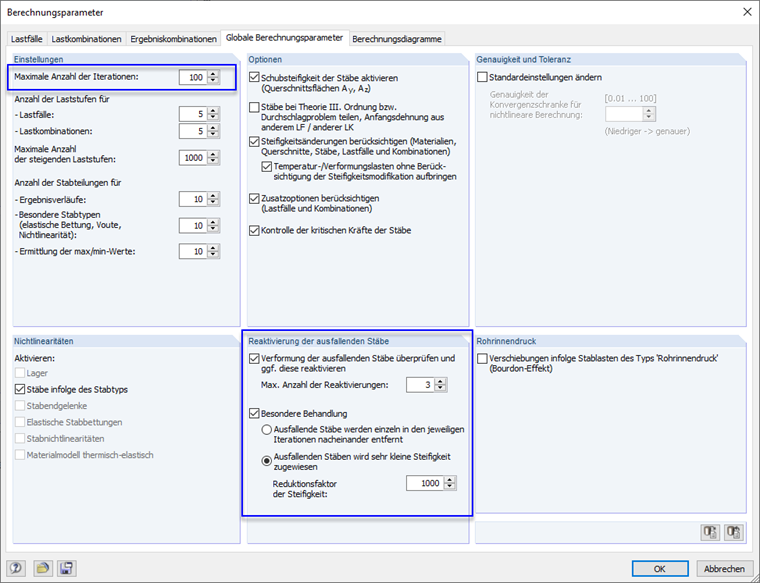

Bild 01 - RSTAB-Dialog "Berechnungsparameter"

Für die Maximale Anzahl der Iterationen ist der Wert 100 voreingestellt. Dies bedeutet aber nicht, dass alle Iterationen durchgeführt werden. Die Berechnung konvergiert je nach System meist deutlich früher.

Überprüfen Sie auch die Einstellungen zur Reaktivierung der ausfallenden Stäbe. Ist dort die Option "Ausfallenden Stäben wird sehr kleine Steifigkeit zugewiesen" aktiviert, so können durchaus geringe Druckkräfte entstehen.

Ist das nicht vertretbar, kann auch die Option "Ausfallende Stäbe werden einzeln in den jeweiligen Iterationen nacheinander entfernt" genutzt werden. Dabei sollte aber auf eine ausreichende maximale Anzahl an Iterationen geachtet werden (siehe oben).

Schlüsselwörter

Ausfallende Stäbe Iteration Reaktivierung Druckkraft Kleine Steifigkeit Konvergenz Berechnungsparameter
