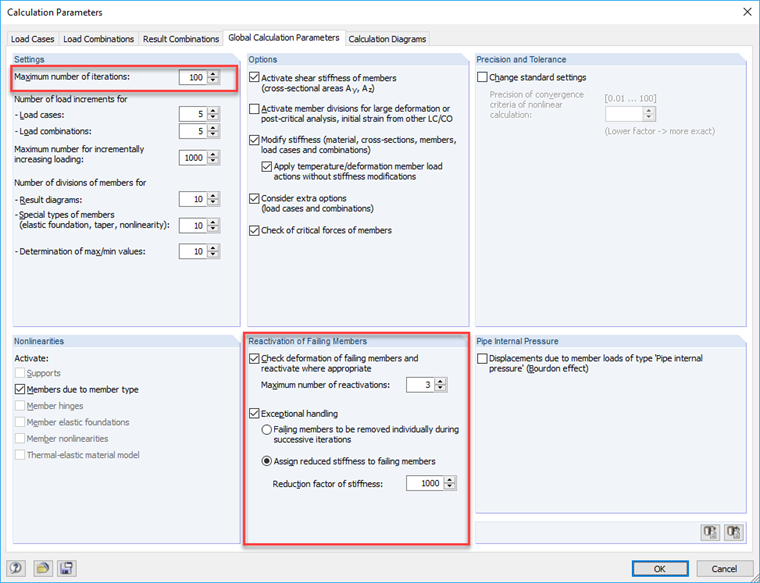

As forças de compressão em cabos ou barras de tração podem ser exibidas se o número de iterações não foi suficiente para o cálculo e, portanto, nenhuma convergência foi alcançada. Pode definir o número de iterações nos parâmetros de cálculo no separador Parâmetros de cálculo globais (ver Figura 01).
O número máximo de iterações é definido como 100 por padrão. No entanto, isso não significa que todas as iterações serão executadas. Dependendo do sistema estrutural, o cálculo frequentemente converge muito mais cedo.
Verifique também as configurações para reativação de barras com falha. Se selecionar a opção "Atribuir rigidez reduzida a barras com falha", podem surgir pequenas forças de compressão.
Se isso não for justificável, selecione a opção "Barras com falha a serem removidas individualmente durante as iterações sucessivas". No entanto, deve-se atentar para o número máximo de iterações suficiente (ver acima).
