1. prosince 2017

000217

Robert Vogl

Výpočet

RFEM

RSTAB

V zatěžovacím stavu vznikají tlakové síly v lanu. Jaké je vysvětlení?

Odpověď

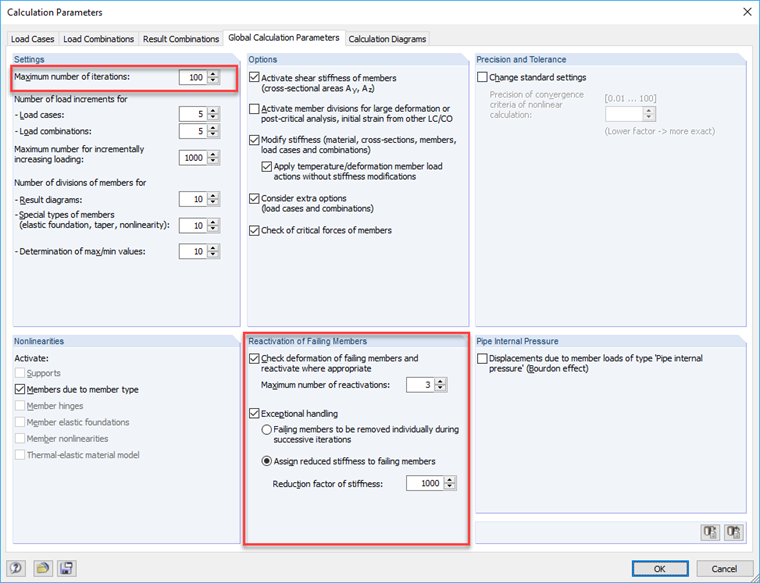

Tlakové síly na lanech nebo tahových prutů mohou vzniknout, pokud počet iterací pro tuto analýzu nestačí, takže se systém nespojuje. Počet iterací lze zadat v záložce Globální parametry výpočtu v parametrech výpočtu (viz obrázek).

Maximální počet iterací je přednastaven hodnotou 100. To ovšem neznamená, že by byly spuštěny všechny iterace. V závislosti na konstrukci systém často konverguje podstatně dřív.

Zkontrolujte také možnost Aktivovat vyloučení prutů . Pokud vybereme volbu 'Přiřadit redukovanou tuhost vůči vypadlým prutům', můžeme vyvozovat malé tlakové síly.

Pokud to není opodstatněné, zaškrtneme volbu Neúčinné pruty, které mají být odstraněny jednotlivě během po sobě jdoucích iterací. Měli bychom ovšem zohlednit dostatečný maximální počet iterací (viz výše).

Klíčová slova

Neúčinné pruty iterace Reaktivace tlaková síla Malá tuhost Konvergence Parametry výpočtu
