Можно ли преобразовать поверхностные нагрузки в нагрузки на стержни в RSTAB/RFEM?

Ответ

В RSTAB/RFEM вы также можете автоматически генерировать нагрузки на стержни из площадных нагрузок.

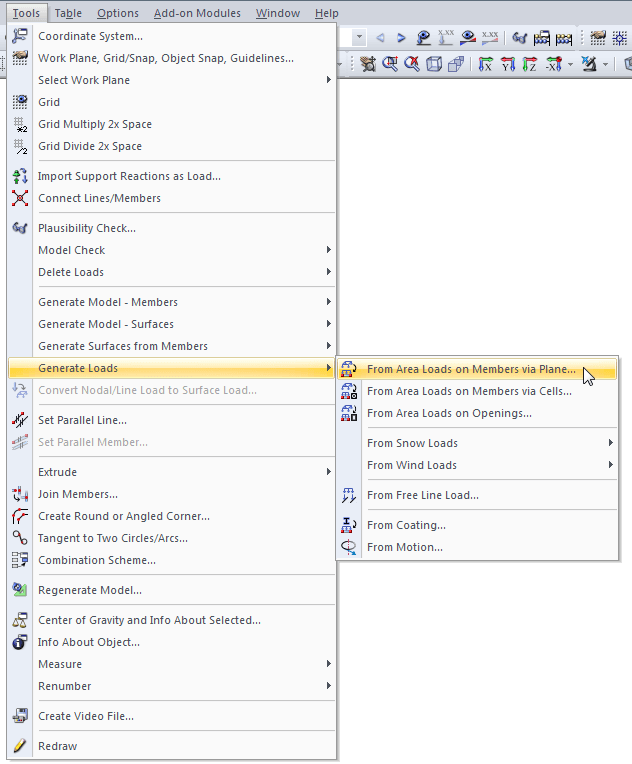

Это можно сделать, например, с помощью слоев или ячеек. Соответствующую команду для преобразования нагрузок на площади в нагрузки на стержни можно найти в выпадающем меню «Инструменты» → «Создать нагрузки» → «Нагрузки на стержни на стержнях с помощью плоскости» или «Нагрузки на стержни на стержнях с помощью ячеек».

В зависимости от выбранной команды, вы должны либо определить плоскость нагрузки площади через угловые узлы, либо выбрать ячейки (на которые будет действовать нагрузка) в графике. Вы можете найти более подробную информацию об обработке в нашем руководстве.

Ключевые слова

Создать нагрузки Мастер нагрузок Поверхностная нагрузка как нагрузка на стержень
