Est-il possible de convertir les charges surfaciques en charges de barre dans RSTAB/RFEM?

Réponse

Dans RSTAB/RFEM, vous pouvez également générer des charges de barre automatiquement à partir des charges surfaciques.

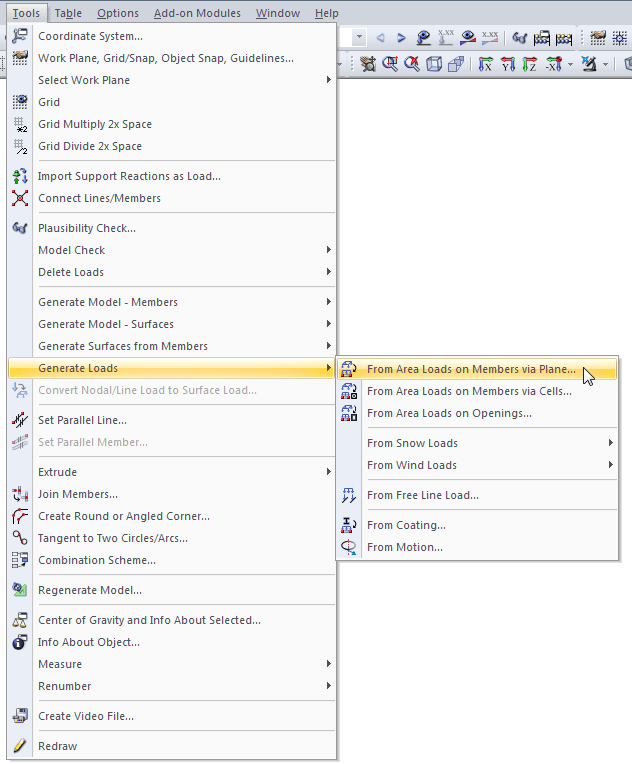

Vous pouvez par exemple utiliser des couches ou des cellules. La commande correspondante pour la conversion des charges surfaciques en charges de barre se trouve dans le menu déroulant «Outils» → «Générer les charges» → «À partir des charges surfaciques sur les barres à l'aide de plans» ou «À partir des charges surfaciques sur les barres à l'aide de cellules».

Selon la commande sélectionnée, vous devez définir un plan de charge surfacique via les nœuds de coin ou sélectionner les cellules (sur lesquelles vous souhaitez que la charge agisse) dans le graphique. Vous trouverez plus d'informations sur la manipulation dans notre manuel.

Mots-clés

Générer les charges Générateur de charges Charge surfacique comme charge de barre
