Kann man in RSTAB/RFEM Flächenlasten in Stablasten umwandeln?

Antwort

In RSTAB/RFEM haben Sie auch die Möglichkeit, Stablasten aus Flächenlasten automatisch generieren zu lassen.

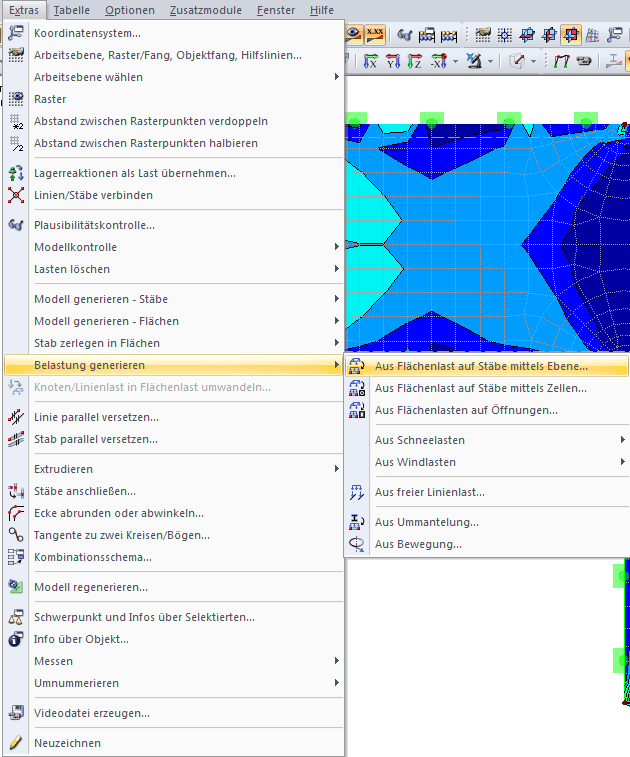

Dies können Sie unter anderem mittels Ebenen oder Zellen tun. Den entsprechenden Befehl zur Umwandlung von Flächenlasten in Stablasten finden Sie im Pulldownmenü "Extras" → "Belastung generieren" → "Aus Flächenlast auf Stäbe mittels Ebene" oder "Aus Flächenlast auf Stäbe mittels Zellen".

Je nachdem welchen Befehl Sie wählen, müssen Sie entweder eine Flächenlastebene über die Eckknoten definieren oder aber Sie picken sich die Zellen (auf welche die Last wirken soll) in der Grafik aus. Weitere Informationen zur Handhabung finden Sie auch unter in unserem Handbuch.

Schlüsselwörter

Belastung generieren Lastgenerierer Flächenlast als Stablast
