FAQ 000270 CS

Modelování | Konstrukce RFEM RSTAB

Lze ve Vašich programech převádět plošná zatížení na zatížení prutů?

Odpověď

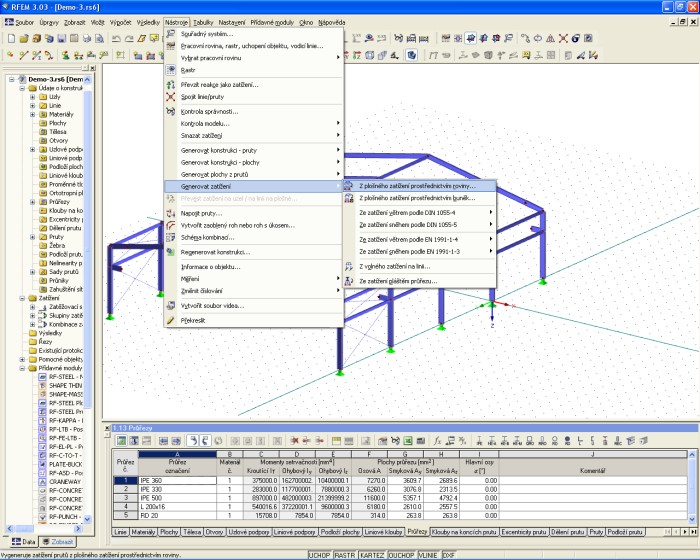

V RSTABu i RFEMu máte možnost nechat automaticky vygenerovat zatížení prutů na základě plošných zatížení. Můžete k tomu použít roviny nebo uzavřené buňky. Příkaz k převedení plošných zatížení na zatížení prutů najdete v nabídce [Nástroje] > [Generovat zatížení] > [Zatížení prutu z plošného zatížení pomocí roviny nebo buněk]. Podle zvoleného příkazu je buď třeba nadefinovat rovinu pomocí uzlů nebo vyberete buňky v grafickém zobrazení. Takto vygenerované zatížení je možné kdykoli zpětně upravit změnou vstupních parametrů, případně ho rozložit na jednotlivá zatížení prutů, s nimiž lze dále pracovat samostatně. Další informace najdete v nápovědě, kterou vyvoláte stisknutím tlačítka F1.
