На графике деформации представлено только экстремальное значение всей системы.

Также возможно отобразить максимальную деформацию каждого стержня?

Ответ

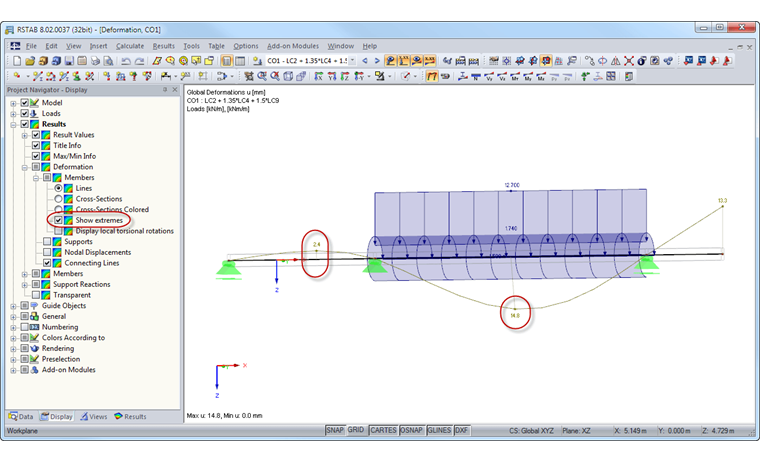

Да, можно отобразить максимальную деформацию каждого стержня. Перейдите в навигатор «Изобразить», откройте пункты «Результаты», «Деформация» и «Стержни» и активируйте функцию «Показать крайности».

Пожалуйста, обратите внимание:

При изменении нескольких параметров по умолчанию и их повторном использовании, можно установить для всех настроек навигатора «Изобразить» в качестве параметра по умолчанию. Просто щелкните правой кнопкой мыши на свободное место в навигаторе и выберите в контекстном меню «Сохранить настройки как стандартные».
