In der Verformungsfigur wird nur der Größtwert grafisch dargestellt.Ist es in RSTAB/RFEM möglich, sich auch die maximale Verformung jedes Stabes anzeigen zu lassen?

Q: In der Verformungsfigur wird nur der Größtwert grafisch dargestellt.Ist es in RSTAB/RFEM möglich, sich auch die maximale Verformung jedes Stabes anzeigen zu lassen?

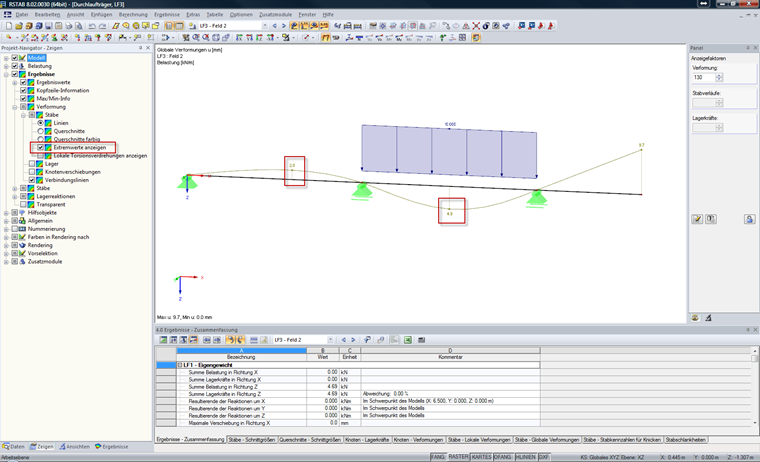

Die maximale Verformung jedes Stabes können Sie sich anzeigen lassen, indem Sie im "Zeigen"-Navigator unter "Ergebnisse" → "Verformung" → "Stäbe" die Option "Extremwerte anzeigen" aktivieren.HinweisHaben Sie mehrere Veränderungen vorgenommen und möchten diese immer wieder nutzen, können Sie die komplette "Zeigen"-Navigator-Einstellung als Standardeinstellung festlegen. Klicken Sie hierzu mit der rechten Maustaste in den freien Navigator Bereich und wählen den Befehl "Einstellungen als Standard speichern".

Question

In der Verformungsfigur wird nur der Gr&#246;&#223;twert grafisch dargestellt.Ist es in RSTAB/RFEM m&#246;glich, sich auch die maximale Verformung jedes Stabes anzeigen zu lassen?

Accepted Answer

Die maximale Verformung jedes Stabes k&#246;nnen Sie sich anzeigen lassen, indem Sie im "Zeigen"-Navigator unter "Ergebnisse" → "Verformung" → "St&#228;be" die Option "Extremwerte anzeigen" aktivieren.HinweisHaben Sie mehrere Ver&#228;nderungen vorgenommen und m&#246;chten diese immer wieder nutzen, k&#246;nnen Sie die komplette "Zeigen"-Navigator-Einstellung als Standardeinstellung festlegen. Klicken Sie hierzu mit der rechten Maustaste in den freien Navigator Bereich und w&#228;hlen den Befehl "Einstellungen als Standard speichern".
