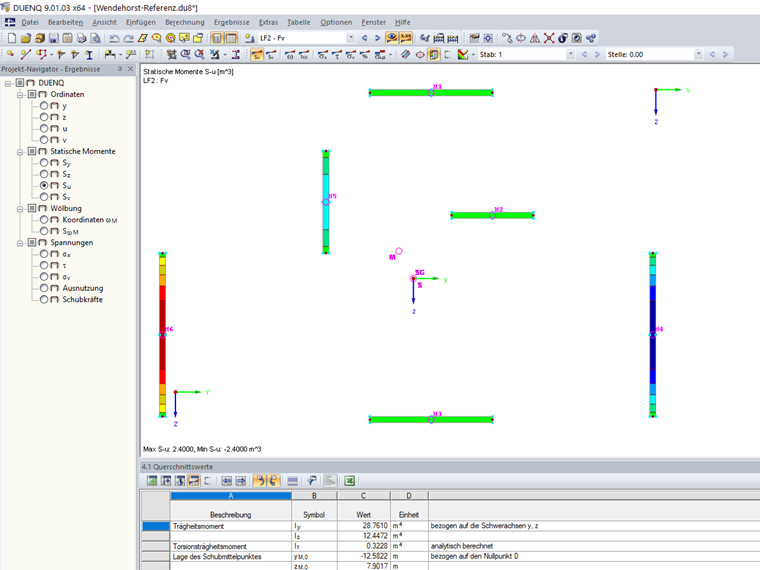

При проектировании стержней устойчивости и подсекций в программе SHAPE-THIN возникает следующая проблема:

Горизонтальная сила не действует в центре сдвига. Поэтому мне нужно определить момент кручения для сохранения в поперечном сечении составляющих сил или напряжений сдвига.

Нужно ли использовать полученный крутящий момент в качестве M tsek или M tpri ?

Ответ

Если горизонтальное усилие не действует в центре сдвига, что приводит к кручению, для правильного рассмотрения требуется использовать дополнительный момент кручения M xs .

Вы получаете компоненты сдвига из-за кручения V y, k и V z, k, которые действуют на данный блок k и добавляют к поперечным усилиям компонента изгибу.

Применяется первичный момент кручения M xp , если кручение из системы крепления не возникает из горизонтальной силы (на расстоянии от центра сдвига), а непосредственно от действующего крутящего момента.
