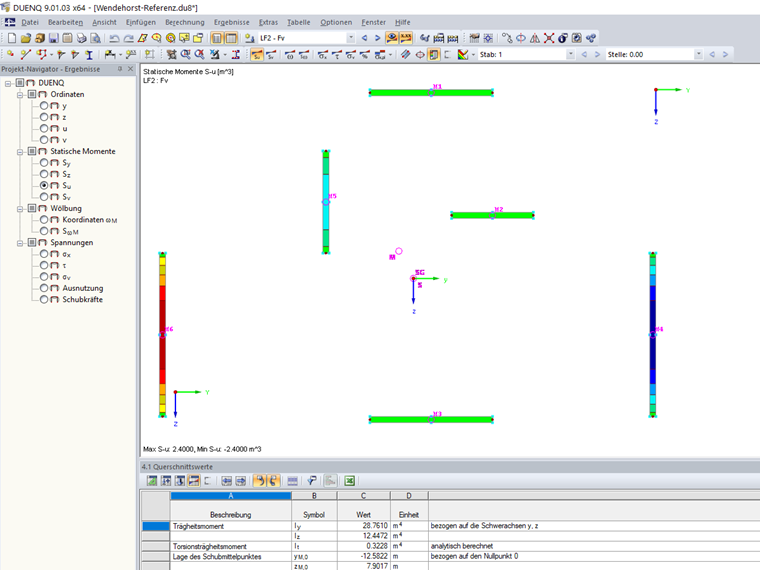

Pokud vodorovná síla nepůsobí ve středu smyku tak, aby došlo ke kroucení, je nutné pro správné zohlednění sekundárního krouticího momentu M_xs.
Získáte tak smykové složky od kroucení Vy, k a Vz, k , které působí na dílčím průřezu k a které přispívají ke složkám smykových sil od ohybu.
Primární krouticí moment M_xp by měl být aplikován, pokud kroucení od ztužení nevychází z vodorovné síly (ve vzdálenosti od středu smyku), ale přímo z působícího krouticího momentu.
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Program stanoví účinné průřezy za studena tvarovaných profilů podle EN 1993-1-3 a EN 1993-1-5. Volitelně lze ověřit geometrické podmínky dle normy EN 1993-1-3, čl. 5.2.
Účinky lokálního boulení desky se posuzují metodou redukovaných šířek a možné vybočení výztuh (tvarová nestabilita) se zohledňuje u vyztužených profilů podle EN 1993-1-3, čl. 5.5.
Volitelně lze také provést iterační výpočet pro optimalizaci účinného průřezu.
Účinné průřezy lze zobrazit graficky.
V odborném příspěvku 'Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3' je podrobně popsán návrh profilů tvarovaných za studena v programu SHAPE-THIN a v modulu RF-/STEEL Cold-formed Sections:
Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3 Více o rozšíření RF-/STEEL Cold-Formed Sections
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.
Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.
