Pytanie

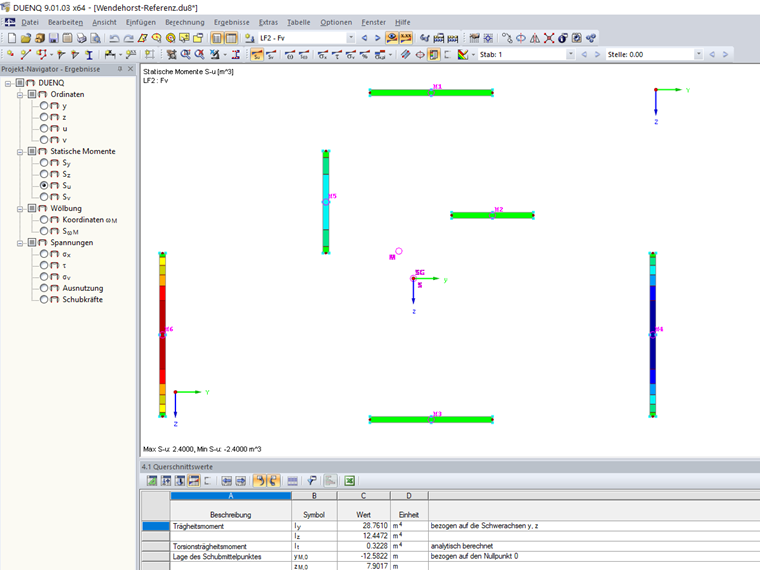

Podczas wymiarowania rdzenia konstrukcji i przekrojów częściowych w programie SHAPE-THIN pojawia się następujący problem:Siła pozioma nie działa w środku ścinania. W związku z tym muszę zdefiniować moment skręcający, aby zachować siły składowe lub naprężenia tnące w przekroju.Czy wynikowy moment skręcający muszę traktować jako M_tsek lub M_tpri?


Odpowiedź:

Jeżeli siła pozioma nie działa w środku ścinania i powoduje skręcanie, konieczne jest prawidłowe uwzględnienie drugorzędnego momentu skręcającego M_xs.

W ten sposób uzyskuje się składowe ścinania ze względu na skręcanie Vy, k i Vz, k, które działają na częściowy przekrój k i przyczyniają się do składowych sił tnących na zginanie.

Pierwotny moment skręcający M_xp należy przyłożyć, jeżeli skręcanie od stężenia nie wynika z siły poziomej (w pewnej odległości od środka ścinania), ale bezpośrednio od działającego momentu skręcającego.
