Так называемая проверка последовательности Штурма проверяет , были ли найдены все собственные значения в определенном интервале. Он использует диагональную матрицу из разложения Гаусса, количество отрицательных диагональных элементов которой соответствует количеству собственных значений ниже соответствующего предельного интервала.
Поэтому для данных пределов интервала используется проверка последовательности по Штурму, которая рассчитывает разницу от них.
Г-н Фогль создает и ведет техническую документацию всех наших продуктов.
Проект заказчика
Первые представленные результаты - это коэффициенты критической нагрузки. С их помощью можно оценить риск потери устойчивости. Для стержневых моделей расчётные длины и критические нагрузки стержней выводятся в табличной форме.
В следующих окнах результатов можно проверить нормированные собственные числа, отсортированные по узлам, стрежням и поверхностям. Графический вывод собственных чисел позволяет оценить работу при потере устойчивости. Это облегчает выбор контрмер.
Для расчета собственных чисел доступно в программе несколько методов:
Дополнительный модуль RF-STABILITY способен выполнить также нелинейный расчет на устойчивость. который обеспечивает реалистичные результаты даже для нелинейных конструкций. Коэффициент критической нагрузки определяется путем постепенного увеличения нагрузок выбранного загружения до достижения неустойчивости. Приращение нагрузки учитывает нелинейности, такие как выход из работы стержней, опор и фундаментов, а также нелинейности материала.
Прежде всего, необходимо выбрать загружение или сочетание нагрузок, осевые силы которых будут применены в расчете на устойчивость. Мы можем определить другое загружение, например, для того, чтобы учесть начальное предварительное напряжение.

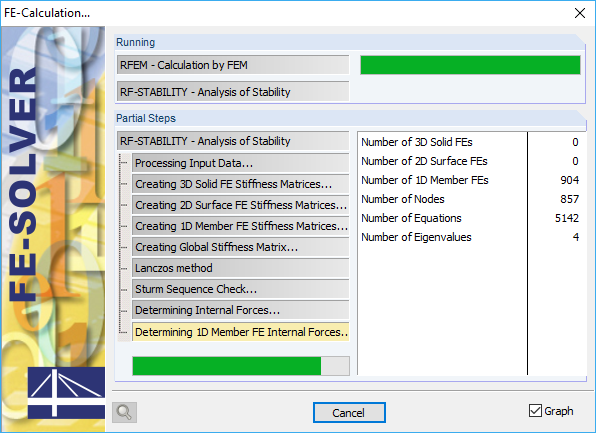

Затем вы можете выбрать линейный или нелинейный расчет, который будет выполнен. В зависимости от случая применения можно использовать прямой метод расчета, например, по Ланцошу или итерационный метод ICG. Стержни, не интегрированные в поверхности, обычно отображаются как элементы стержня с двумя узлами КЭ. Однако у этих элементов невозможно определить местную потерю устойчивости отдельных стержней. Поэтому у вас есть возможность автоматически делить стержни.
