La llamada comprobación de la secuencia de Sturm comprueba si todos los valores propios se encontraron en un cierto intervalo. Utiliza la matriz diagonal de la descomposición de Gauss cuyo número de elementos diagonales negativos, corresponde al número de valores propios por debajo del límite del intervalo respectivo.
Por lo tanto, la comprobación de la secuencia de Sturm se usa para los límites de intervalo dados y calcula la diferencia a partir de ellos.
El Sr. Vogl crea y mantiene la documentación técnica.
Seminario web
Seminario web
Formación en línea
Formación en línea
Base de datos de conocimientos
Preguntas frecuentes (FAQ)
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Proyecto de cliente
Los primeros resultados presentados son los factores de carga crítica. Esto permite una evaluación de los riesgos de estabilidad. Para los modelos de barras, las longitudes eficaces y las cargas críticas de las barras se generan en forma de tabla.
En las siguientes ventanas de resultados, es posible comprobar los valores propios normalizados clasificados por nudos, barras y superficies. La salida gráfica de los valores propios permite una evaluación del comportamiento del pandeo y la abolladura. Facilita la adopción de contramedidas.
Hay varios métodos disponibles para el análisis de los valores propios:
El módulo adicional RF-STABILITY también puede realizar el análisis de estabilidad no lineal. Proporciona resultados realistas incluso para estructuras no lineales. El factor de carga crítica se determina aumentando gradualmente las cargas del caso de carga subyacente hasta que se alcanza la inestabilidad. El incremento de carga tiene en cuenta las no linealidades tales como barras defectuosas, apoyos y cimentaciones, así como las no linealidades del material.
En primer lugar, es necesario seleccionar un caso o combinación de carga cuyos esfuerzos axiles se van a utilizar en el análisis de estabilidad. Es posible definir otro caso de carga para, por ejemplo, Por ejemplo, tiene que considerar un pretensado inicial.

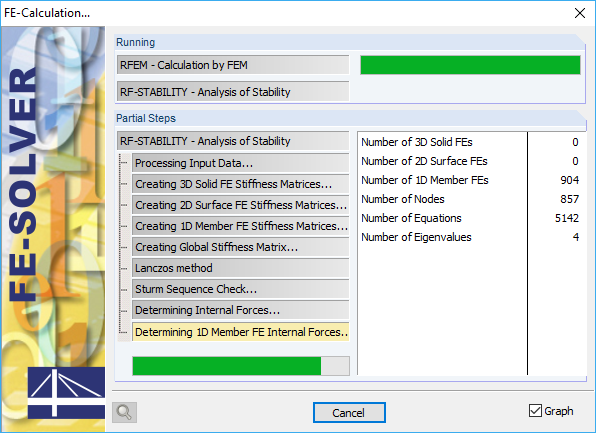

Luego, puede seleccionar si se debe realizar un análisis lineal o no lineal. Dependiendo de la aplicación, puede usar un método de cálculo directo, como según Lanczos o el método de iteración ICG. Las barras que no están integradas en superficies se visualizan generalmente como elementos de barras con dos nudos de elementos finitos. No es posible determinar el pandeo local de barras individuales con estos elementos. Por eso, hay una opción para dividir las barras automáticamente.
