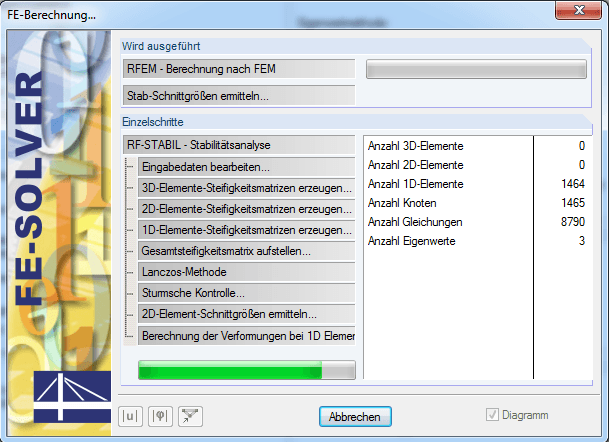

Die sogenannte Sturmsche Kontrolle prüft, ob in einem bestimmten Intervall alle Eigenwerte gefunden wurden. Dabei nutzt man die Diagonalmatrix aus der Gauss-Zerlegung, deren Anzahl der negativen Diagonalelemente, der Anzahl der Eigenwerte unterhalb der jeweiligen Intervallgrenze entspricht.
Man wendet also den Sturmschen Test für die betrachteten Intervallgrenzen an und bildet daraus die Differenz.
Herr Vogl erstellt und pflegt die technische Dokumentation.
Knowledge Base
Veranstaltung
Kundenprojekt
Kundenprojekt
.png?mw=512&hash=5b2501fba22d5f99af87ea7d1a63dc6fb4158794)
Als erste Ergebnisse werden die kritischen Lastfaktoren präsentiert. Damit ist eine Beurteilung der Stabilitätsgefährdung möglich. Bei Modellen mit Stäben werden die Knicklängen und kritischen Lasten der Stäbe tabellarisch ausgegeben.
In weiteren Ergebnismasken können die normierten Eigenformen knoten-, stab- und flächenweise überprüft werden. Die grafische Ausgabe der Eigenwerte ermöglicht eine Beurteilung des Knick- bzw. Beulverhaltens. Sie erleichtert es, Gegenmaßnahmen vorzusehen.
Für die Eigenwertermittlung stehen mehrere Methoden zur Auswahl:
Mit RF-STABIL kann auch eine nichtlineare Stabilitätsanalyse durchgeführt werden. Sie liefert auch bei nichtlinearen Systemen wirklichkeitsnahe Ergebnisse. Der kritische Lastfaktor wird ermittelt, indem die Lasten des zugrunde liegenden Lastfalls schrittweise bis zur Instabilität gesteigert werden. Bei der Laststeigerung werden Nichtlinearitäten wie z. B. ausfallende Stäbe, Lager und Bettungen sowie Materialnichtlinearitäten berücksichtigt.
Zunächst ist ein Lastfall oder eine Lastkombination auszuwählen, deren Normalkräfte für die Stabilitätsberechnung verwendet werden. Es kann ein weiterer Lastfall festgelegt werden, um z. B. eine Anfangsvorspannung zu berücksichtigen.
Es ist anzugeben, ob eine lineare oder eine nichtlineare Analyse erfolgen soll. Je nach Anwendungsfall kann eine direkte Berechnungsmethode wie z. B. nach Lanczos oder aber die ICG-Iterationsmethode ausgewählt werden. Stäbe, die nicht in Flächen integriert sind, werden in der Regel als Stabelemente mit zwei FE-Knoten abgebildet. Mit solchen Elementen kann das lokale Knicken des Einzelstabes nicht erfasst werden. Deshalb besteht die Möglichkeit, Stäbe automatisch teilen zu lassen.
