Можно ли разделить конический стержень таким образом, чтобы интерполированное сечение было автоматически определено в точке дробления? Кроме того, можно изменить сечение конических непрерывных стержней путем изменения глубины сечения одного стержня (начало, середину или конец непрерывных стержней), чтобы автоматически определялась глубина сечения остальных стержней?

Ответ

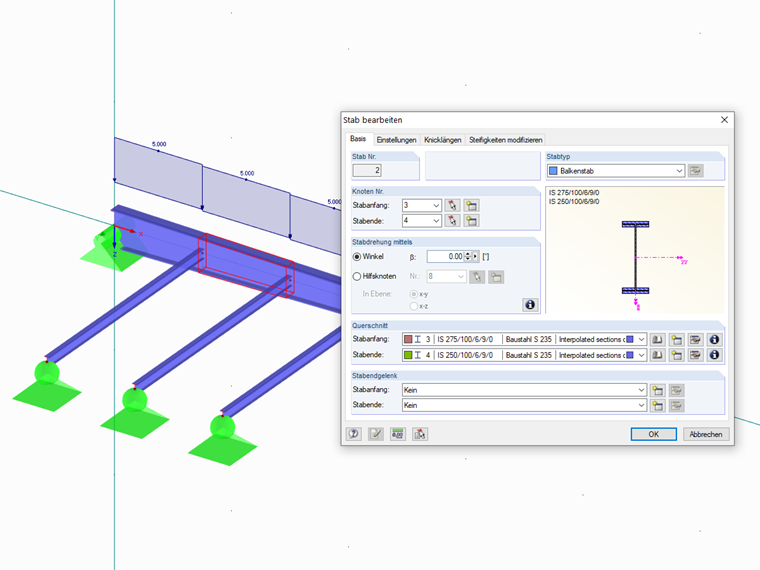

Если конические стержни разделены, то промежуточные сечения определяются только для сварного IS-сечения (I-симметричного), чтобы он оставался. Тем не менее, это возможно только в том случае, если параметры отличаются только одним значением.

Если, например, IS-сечения определяются следующим образом:

IS 300/150 / 7.1 / 10.7 / 15
IS 600/150 / 7.1 / 10.7 / 15

так, чтобы только глубина отличалась, можно автоматически вычислить промежуточные сечения.

Для всех других сечений или для нескольких различных параметров автоматическое разделение не будет работать. В этом случае сначала требуется определить «Промежуточные сечения», а затем назначить их соответственно соответствующим стержням. То же самое относится к непрерывным стержням.
