Může se prvek s náběhem rozdělit tak, aby se interpolovaný průřez automaticky zadal v dělicím bodě? Dále můžeme změnit průřez nosných spojitých prutů změnou hloubky jednoho prutu (počáteční, koncový nebo koncový prut) tak, aby se automaticky stanovila hloubka průřezu ostatních prutů?

Odpověď

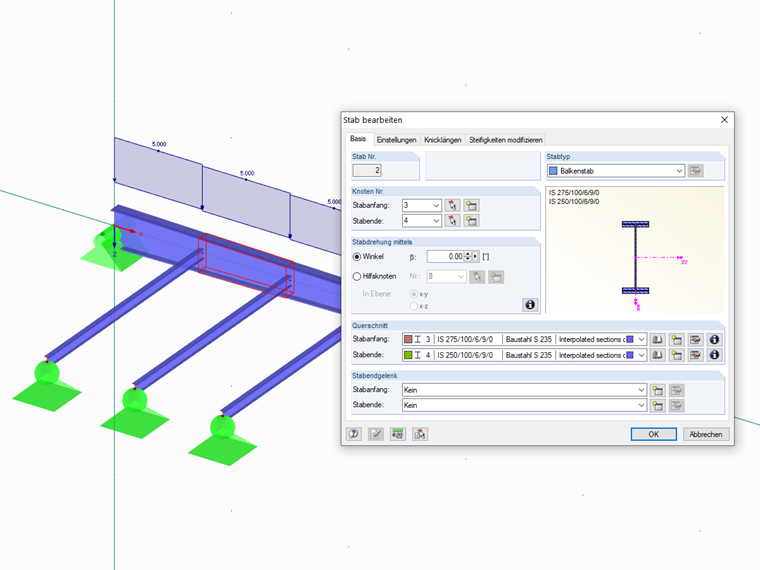

Pokud jsou pruty dělené, jsou mezilehlé průřezy určeny pouze pro svařovanou průřez IS (I symetrický), takže náběh zůstane. Je ovšem možné jen tehdy, pokud se parametry liší pouze v jedné hodnotě.

Pokud například jsou průřezy IS definovány jako:

IS 300/150 / 7.1 / 10.7 / 15
IS 600/150 / 7.1 / 10.7 / 15

takže rozdílná hloubka se může lišit automaticky.

U ostatních průřezů nebo u několika různých parametrů nefunguje automatické dělení. V takovém případě je třeba nejprve stanovit "Mezilehlé průřezy" a následně je přiřadit příslušným prutům ručně. Totéž platí pro spojité pruty.

Klíčová slova

náběh Směs Dělení
