FAQ 001056 ES 1. diciembre 2017

Modelado | Estructura RSTAB

¿Se puede dividir una cadera para determinar automáticamente la sección transversal interpolada en el punto de división? ¿También es posible cambiar la sección transversal de una barra horizontal abovedada cambiando la altura de la sección transversal de una barra (principio, medio o final de la barra) y determinando automáticamente las nuevas alturas de barra para las barras restantes?

Respuesta

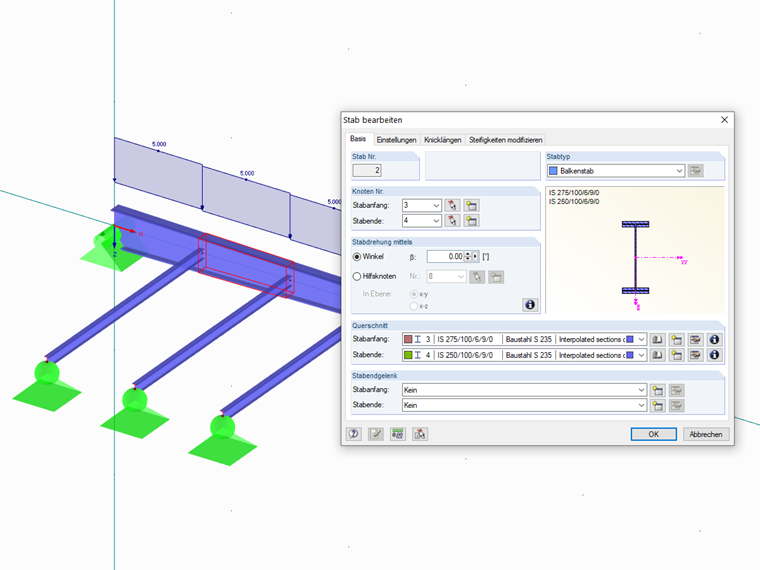

Si las varillas de corte están divididas, solo en el caso de la sección transversal soldada IS (simétrica) las secciones transversales intermedias se calculan automáticamente, de modo que la cala permanece intacta. Sin embargo, esto solo es posible si los parámetros difieren solo en un valor.

Son z. Por ejemplo, las secciones transversales IS se definen como sigue

IS 300/150 / 7.1 / 10.7 / 15
IS 600/150 / 7.1 / 10.7 / 15

para que solo la altura sea diferente, las secciones intermedias se pueden calcular automáticamente.

Para otras secciones o varios parámetros diferentes, la división automática no es posible. En estos casos, primero debe determinar las "secciones transversales intermedias" y luego asignarlas manualmente a las barras individuales. Esto también se aplica a los trenes de barras de secciones variables.
