FAQ 001102 RU

1. декабря 2017

Sandy Matula Настройки изображения RFEM

Как распечатать графику (например, изолинии для нижней арматуры) без цвета, и изолиния отображать числовые значения?

Ответ

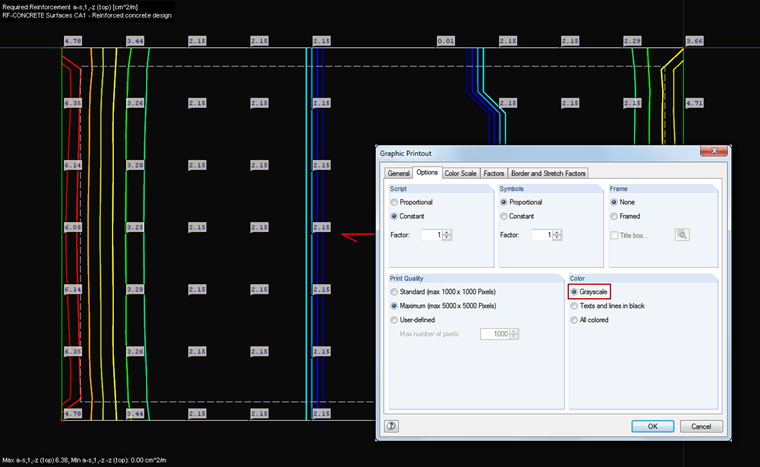

При выборе функции «Тексты и линии в черном», изолинии будут по-прежнему печататься в цвете. Это связано с тем, что настройки данной опции применяются только для данных о конструкции. Поскольку изолинии используются для отображения результатов, они печатаются в цвете.

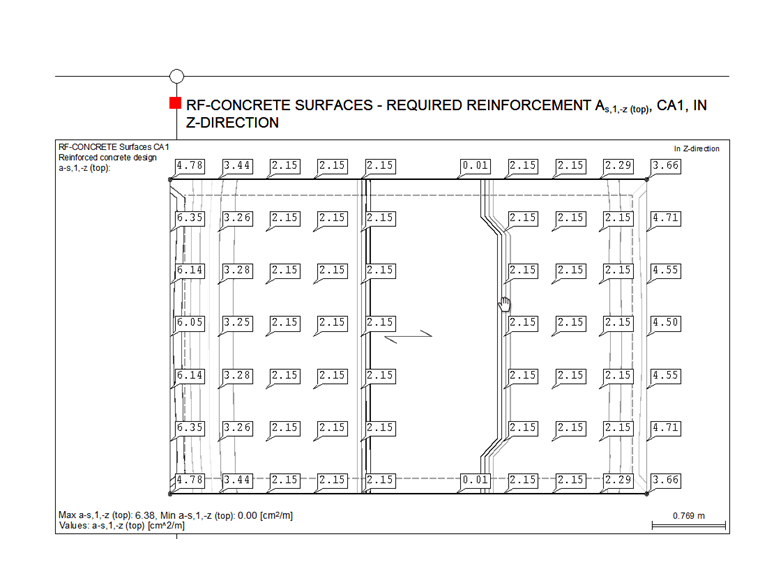

Чтобы показать результаты без цветов, используйте функцию «Оттенки серого».

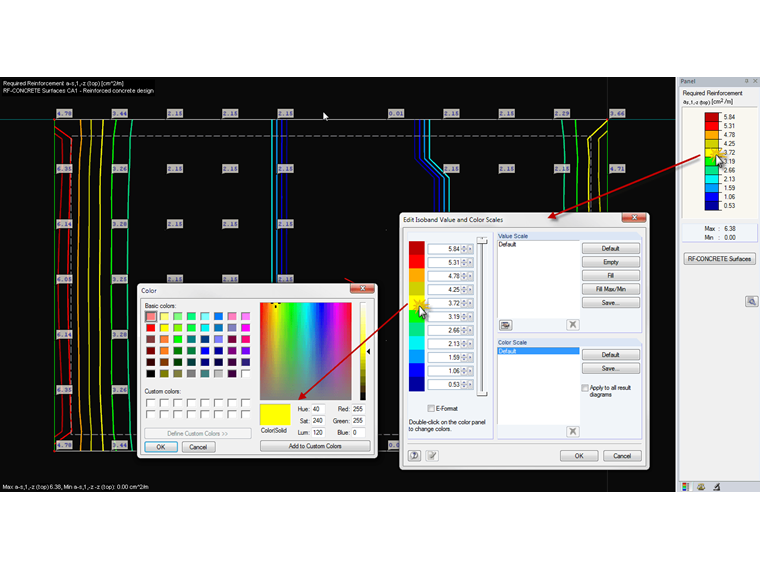

Если, например, желтые изолинии отображаются в протоколе результатов как слабые светло-серые линии, можно соответственно изменить на цветовой панели. Для этого дважды щелкните на цветовой шкале на панели инструментов. В диалоговом окне «Изменить значение свойства и цветовой спектр спектра», можно изменить отдельные цвета, дважды щелкнув соответствующий цвет.

В этом диалоговом окне можно сохранить измененный масштаб изображения. Для сброса исходных цветов, используйте кнопку [Стандарт].

Ключевые слова

Изолинии Изобразить Цветовая шкала
