FAQ 001102 DE

Anzeigeeinstellungen RFEM

Ich möchte die Grafik (z.B. Isolinien für die untere Bewehrung) ohne farbliche Darstellung, jedoch die Isolinien mit dem Zahlenwert beschriftet am Drucker ausgeben.

Antwort

Die Isolinien werden auch bei der Auswahl "Texte und Linien schwarz" in Farbe gedruckt.

Dies liegt daran, dass sich die Einstellung "Texte und Linien schwarz" nur auf Strukturdaten bezieht. Die Isolinien als Ergebnisse werden hierbei farbig ausgegeben.

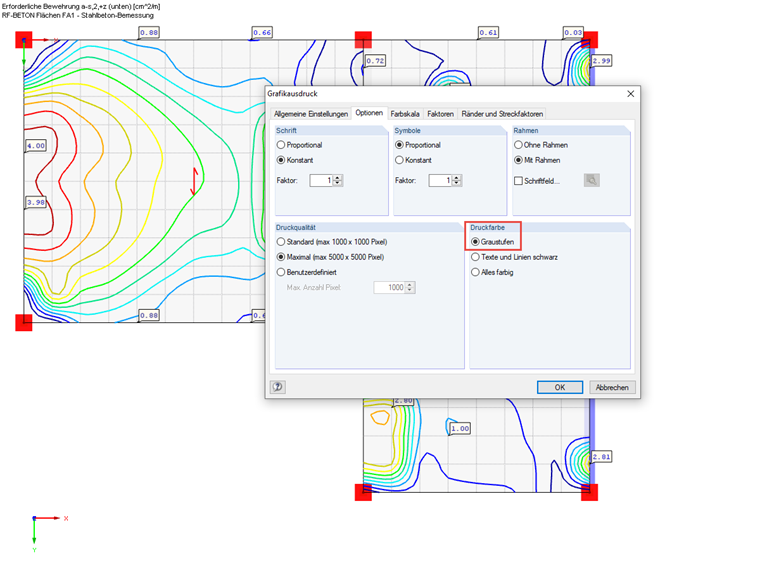

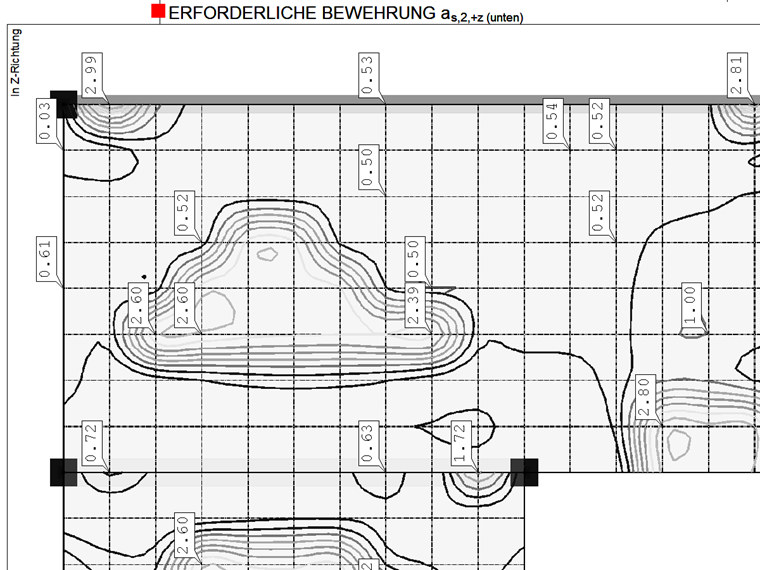

Sie sollten hier also die Option "Graustufen" verwenden. Hierbei werden auch die Ergebnisse in Grautönen ausgegeben.

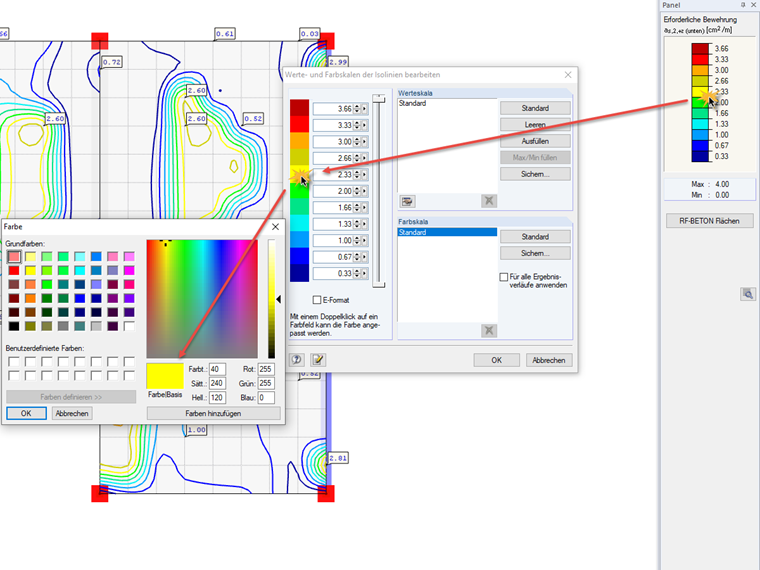

Falls es hier z. B. bei gelben Isolinien zu sehr schwach dargestellten, hellgrauen Linien im Protokoll kommen sollte, können Sie dies entsprechend im Farbpanel abändern. Führen Sie hierzu einen Doppelklick auf den Farbverlauf im Panel aus. Im Dialog "Werte- und Farbskalen der Isolinien bearbeiten" können Sie nun die einzelnen Farben durch einen weiteren Doppelklick auf die einzelne Farbe ändern.

Die geänderte Farbskala können Sie in diesem Dialog sichern oder über die Schaltfläche "Standard" wieder zurück auf den ursprünglichen Verlauf setzen.
