Ustawienia wyświetlania RFEM

Jak wydrukować grafikę (na przykład izolinie zbrojenia dolnego) bezbarwnego iz izolinami pokazującymi wartości numeryczne?

Odpowiedź

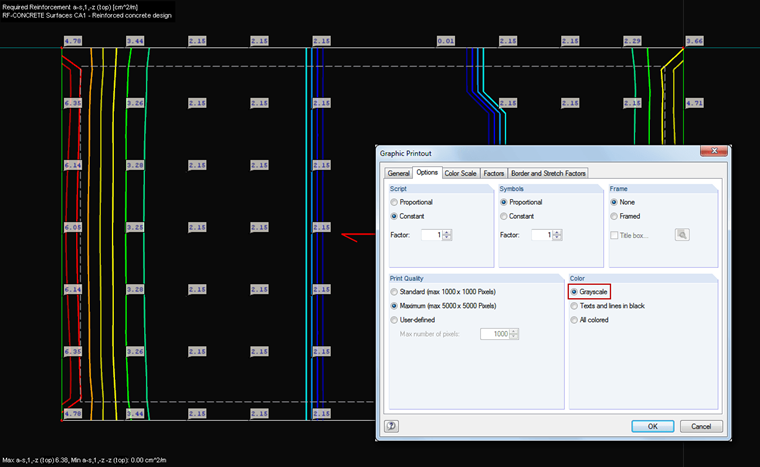

W przypadku wybrania funkcji "Teksty i linie w kolorze czarnym" izoleny będą nadal drukowane w kolorze. Wynika to z faktu, że ustawienia tej opcji dotyczą tylko danych strukturalnych. Ponieważ izoliniony służą do wyświetlania wyników, są one kolorowe.

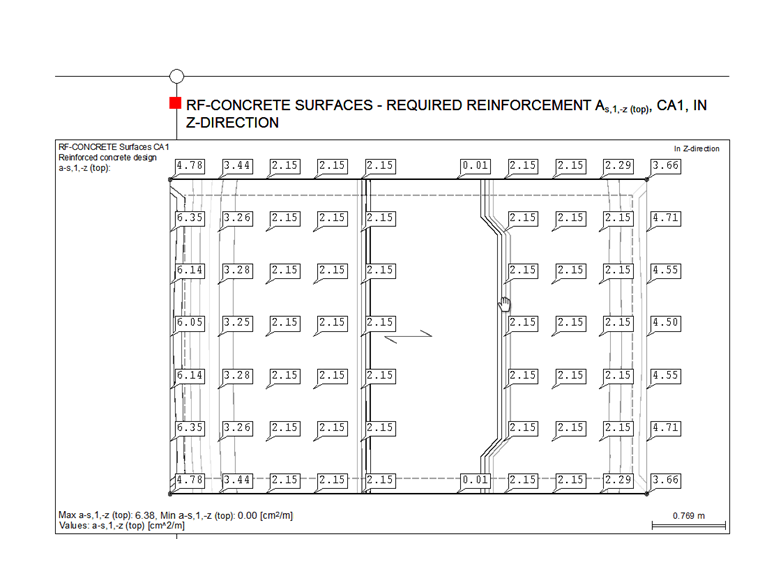

Aby wyniki były wyświetlane również bez kolorów, należy użyć opcji "Skala szarości".

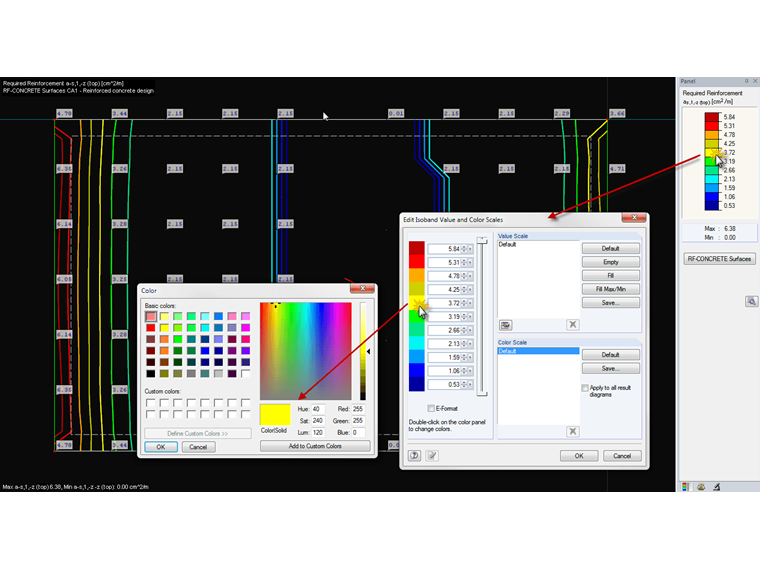

Jeżeli na przykład w protokołach wydruku żółte izolinie są wyświetlane jako słabe, jasnoszare linie, można to zmienić na panelu kolorów. W tym celu należy dwukrotnie kliknąć skalę kolorów na panelu. W oknie dialogowym Edytować wartości i spektrum kolorów można zmieniać poszczególne kolory poprzez dwukrotne kliknięcie odpowiedniego koloru.

W tym oknie dialogowym można zapisać zmienioną skalę kolorów. Aby zresetować oryginalne kolory, należy użyć przycisku [Domyślnie].
