FAQ 001102 CS

1. prosince 2017

Sandy Matula Nastavení zobrazení RFEM

Jak mohu graficky (například izoplochy pro spodní výztuž) vytisknout barvu a izoinstaly zobrazovat číselné hodnoty?

Odpověď

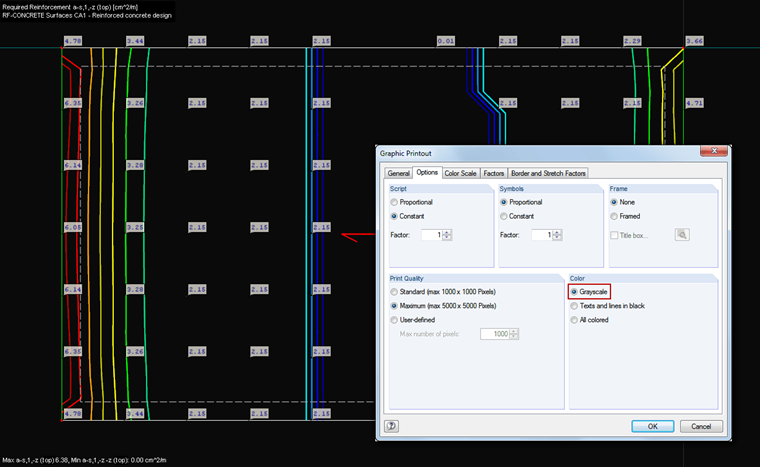

Pokud vybereme funkci "Texty a linie v černé barvě", bude izolinie stále tisknout barevně. Důvodem je to, že nastavení této volby platí pouze pro statické údaje. Protože se při zobrazování výsledků používají izolinie, jsou tištěny barevně.

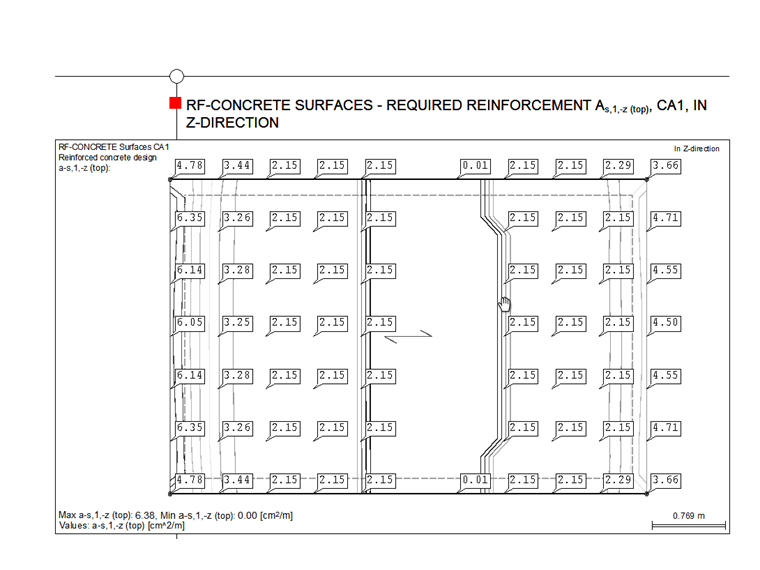

Chcete-li zobrazit výsledky i bez barvy, použijte volbu "Stupně šedi".

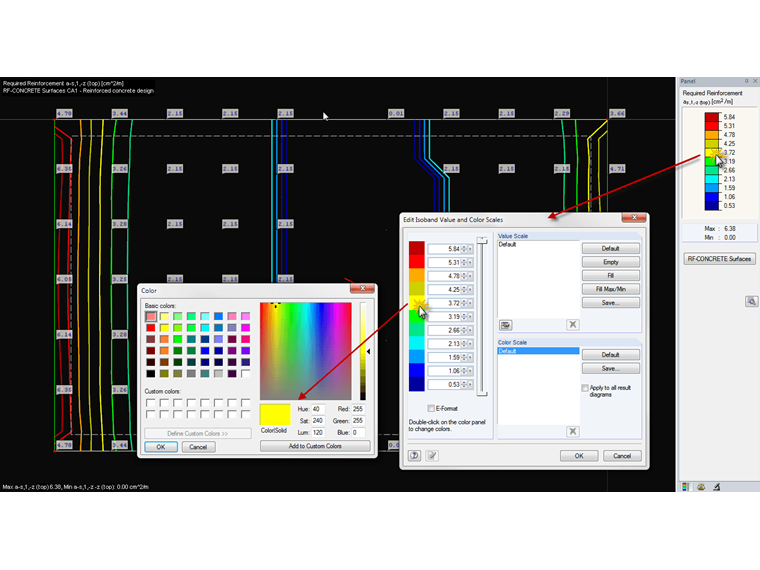

Pokud se například ve výstupním protokolu zobrazí žluté izolinie ve výstupním protokolu jako slabé světle šedé čáry, můžeme tak ve farebném panelu změnit. Dvakrát klikneme na stupnici barev v panelu. V dialogu Upravit barvu a barvu Isoline lze jednotlivé barvy měnit dvojitým kliknutím na příslušnou barvu.

Změnou stupnice barev můžeme v tomto dialogu uložit. Původní barvy lze obnovit tlačítkem [Výchozí nastavení].

Klíčová slova

Izolinie Zobrazení Barevná stupnice
