FAQ 001196 RU

General RF-JOINTS Steel - DSTV RF-END-PLATE

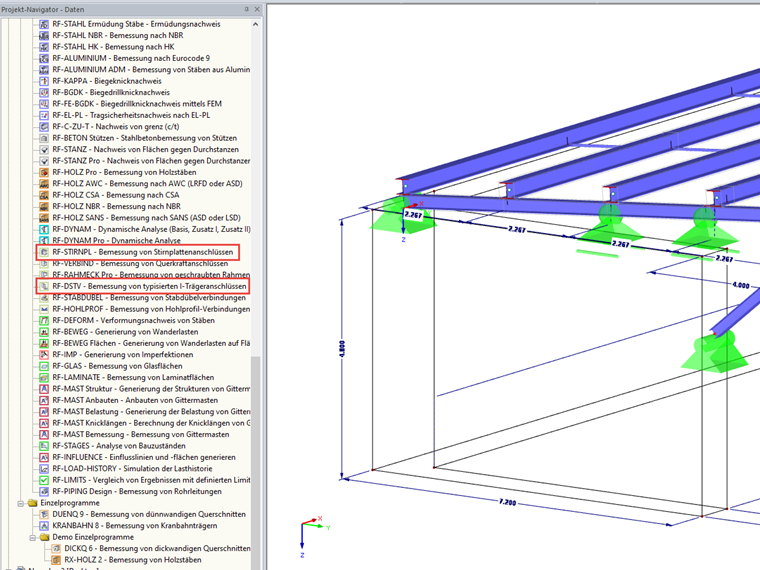

В чем именно заключается разница между дополнительными модулями JOINTS Steel - DSTV и END-PLATE?

Ответ

Die Verbindungen in STIRNPL können zusätzlich beidseitig überstehend sein, auch 4 Schraubenreihen sind möglich.

Außerdem beinhaltet DSTV nicht nur biegesteife Stirnplatten, sondern auch gelenkige Stirnplatten- und Winkelanschlüsse.

Somit liegt der Hauptunterschied auf der Hand:

In STIRNPL lassen sich zusätzlich zu den Walzprofilen (I, IPE, HE-A, HE-B, HE-M) beliebige einfachsymmetrische I Profile mit Normalkraft bemessen (IS und IU-Profile). Im Gegensatz dazu sind im DSTV Ringbuch nur Werte für die gängigen Walzprofile (IPE, HE-A, HE-B, HE-M) enthalten, außerdem sind die dort berechneten Werte nur für Biegung mit Querkraft zulässig, d.h die Normalkraft bleibt im DSTV Ringbuch unberücksichtigt.

Um z.B. Stirnplatten an HD Profilen nachzuweisen müssen sie auf STIRNPL zurückgreifen, indem Sie das HD Profile durch ein IS-Profile ersetzen.

Bei Anwahl von IS- Profilen können Sie die Abmessungen des HD-Profiles picken. Dieses IS Profil besitzt dann die gleichen Steifigkeiten und kann in STIRNPL berechnet werden.
