Pergunta

A diferença entre a DSTV e a END-PLATE é que a DSTV compara os esforços internos existentes com os valores permitidos da diretriz DSTV de acordo com a DIN EN 1993-1-8 e, assim, determina a ligação necessária a partir das ligações tipificadas. O END-PLATE, no entanto, realiza um recálculo completo para a ligação de acordo com a norma DIN 18800.

As ligações no END-PLATE podem adicionalmente sobressair em ambos os lados. Também são possíveis quatro filas de parafusos.

O DSTV não inclui apenas chapas de extremidade rígidas, mas também ligações de chapas de extremidade articuladas e ligações de presilhas de alma.

Além das secções laminadas (I, IPE, HE-A, HE-B, HE-M), todas as secções em I de simetria simples podem ser dimensionadas com uma força axial em END-PLATE (secções IS e IU). Em contraste, a diretriz DSTV contém apenas os valores para as secções laminadas comuns (IPE, HE-A, HE-B, HE-M). Além disso, os valores aí calculados apenas são permitidos para flexões com força lateral; a força normal não é considerada na diretriz DSTV.

Para dimensionar, por exemplo, chapas de extremidade em secções HD, pode utilizar a END-PLATE enquanto substitui a secção HD por uma secção IS. Pode definir as dimensões da secção HD para esta secção, que tem a mesma rigidez e pode ser dimensionada no END-PLATE.

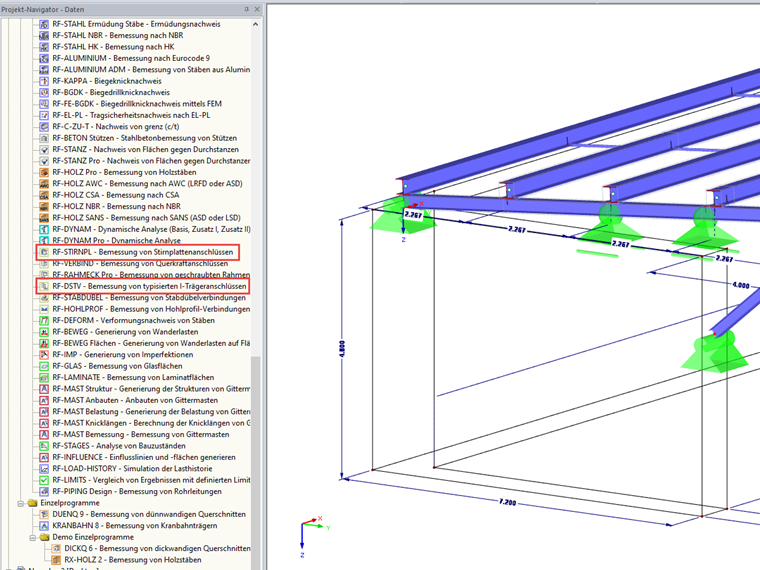

Seleção de módulos adicionais
