FAQ 001196 DE

Allgemein RF-JOINTS Stahl - DSTV RF-STIRNPL

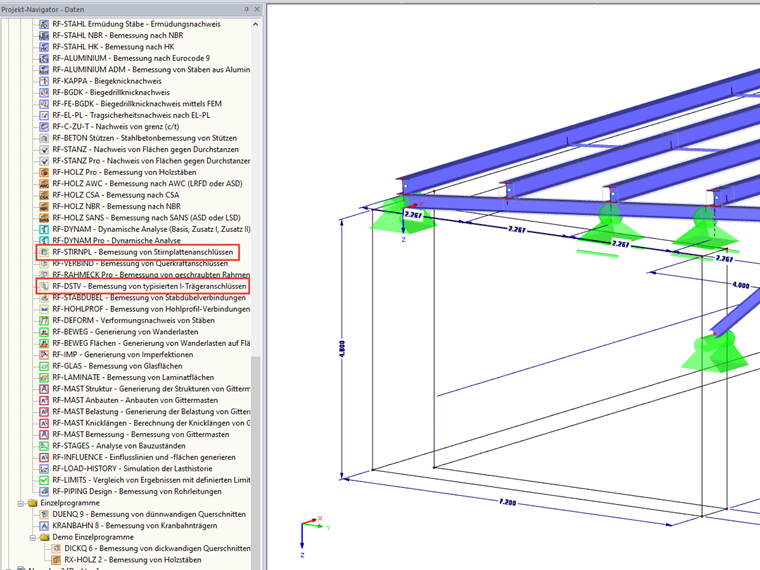

Wo liegen die Unterschiede zwischen den Modulen JOINTS Stahl - DSTV und STIRNPL?

Antwort

Der Unterschied zwischen DSTV und STIRNPL liegt darin, dass DSTV vorhandene Schnittgrößen mit zulässigen Werten aus dem DSTV-Ringbuch nach DIN EN 1993-1-8 vergleicht und somit den benötigten Anschluss aus den typisierten Verbindungen bestimmt. STIRNPL hingegen führt eine komplette Neuberechnung für die Verbindung nach DIN 18800 durch.

Die Verbindungen in STIRNPL können zusätzlich beidseitig überstehend sein. Es sind auch vier Schraubenreihen möglich.

DSTV beinhaltet nicht nur biegesteife Stirnplatten, sondern auch gelenkige Stirnplatten- und Winkelanschlüsse.

In STIRNPL lassen sich also neben den Walzprofilen (I, IPE, HE-A, HE-B, HE-M) beliebige einfachsymmetrische I-Profile mit Normalkraft bemessen (IS und IU-Profile). Im Gegensatz dazu sind im DSTV-Ringbuch nur Werte für die gängigen Walzprofile (IPE, HE-A, HE-B, HE-M) hinterlegt. Außerdem sind die dort berechneten Werte nur für Biegung mit Querkraft zulässig; die Normalkraft bleibt im DSTV-Ringbuch unberücksichtigt.

Um z. B. Stirnplatten an HD-Profilen nachzuweisen, können Sie auf STIRNPL zurückgreifen, indem Sie das HD-Profil durch ein IS-Profil ersetzen. Für dieses Profil können Sie die Abmessungen des HD-Profils definieren, das dann die gleichen Steifigkeiten besitzt und in STIRNPL nachgewiesen werden kann.
