FAQ 001254 RU

1. декабря 2017

Дополнительные модули RF-CONCRETE

Вопрос о конструкции сдвига с заданным базовым усилением: я считаю, что расчетное значение несущей способности поперечной силы V Rd, c должно быть постоянным для той же толщины потолка, если я укажу базовое усиление. Это не тот случай. Есть ли объяснение этому?

Ответ

В RF-CONCRETE Surfaces всегда сначала проверяется, достаточно ли необходимого усиления для поглощения напряжения сдвига.

В расчете с первым параметром «Подход к требуемому продольному армированию» вы можете увидеть, что даже необходимого усиления для большой части площади достаточно для обеспечения сопротивления сдвигу. По этой причине при определении V Rd, c используется не основное усиление, а требуемое усиление.

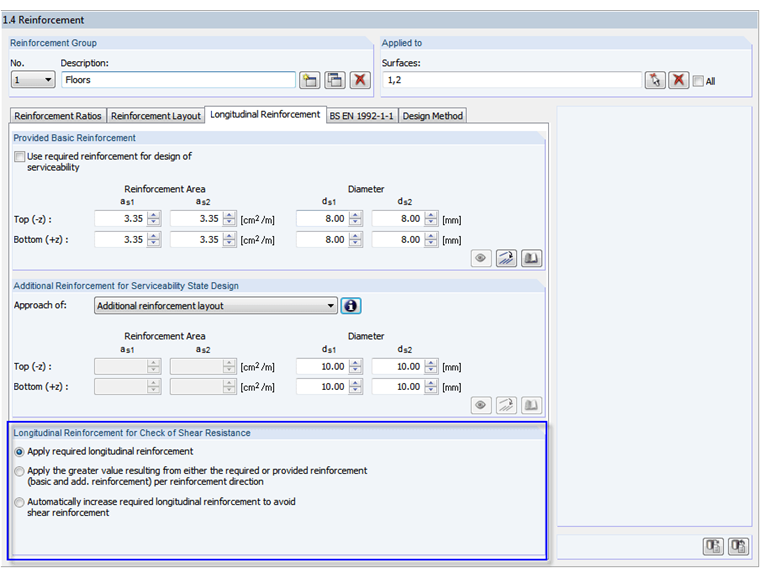

Вот краткое объяснение опций в RF-CONCRETE Surfaces 1.3 Продольное армирование:

Вариант 1:

Проверяется, достаточно ли статически необходимого продольного усиления, чтобы избежать сдвигового усиления. Если нет, то требуется усиление сдвига.

Вариант 2:

Если статически требуемого усиления недостаточно, используется большее значение основного усиления и статически требуемого усиления. Если этого достаточно, значение определяется как статически требуемое продольное армирование (поскольку необходимо избегать поперечного армирования).

В тех случаях, когда не требуется ни статически требуемого продольного усиления, ни основного армирования для покрытия поперечной арматуры, для расчета V Rd, c используется только продольное армирование и вычисляется дополнительная требуемая поперечная арматура.

Вариант 3:

S1 увеличивается для вычисления V Rd, c до тех пор , пока продольное усиление не станет достаточным или не будет достигнута максимальная степень усиления.

Представление результата предназначено для вывода только статически необходимых подкреплений. По этой причине для V Rd, c используется только статически необходимое усиление. При попытке избежать поперечной арматуры, используется максимальное значение статически требуемой и основной арматуры.

В тех случаях, когда требуется усиление поперечной силы, величина продольной арматуры, представленной в формулах, не влияет. Следовательно, не имеет смысла дополнительно рассматривать основную арматуру в V Rd, c .

В деталях дизайна, процедура программы может быть понята хорошо.
