FAQ 001254 PL 1. grudnia 2017

Obliczenia RF-CONCRETE

Pytanie o konstrukcję ścinania przy danym zbrojeniu podstawowym: Uważam, że wartość projektowa nośności bocznej siły nośnej V Rd, c musiałaby być stała dla tej samej grubości sufitu, jeśli określę podstawowe wzmocnienie. Tak nie jest. Czy jest na to jakieś wyjaśnienie?

Odpowiedź

W RF-CONCRETE Surfaces zawsze sprawdza się najpierw, czy wymagane wzmocnienie jest wystarczające do pochłaniania naprężeń ścinających.

W obliczeniach z pierwszą opcją „Zbliżanie się do wymaganego zbrojenia podłużnego” widać, że nawet wymagane zbrojenie dla dużej części obszaru jest wystarczające, aby zapewnić odporność na ścinanie. Z tego powodu określenie V Rd, c nie wykorzystuje podstawowego zbrojenia, ale wymagane wzmocnienie.

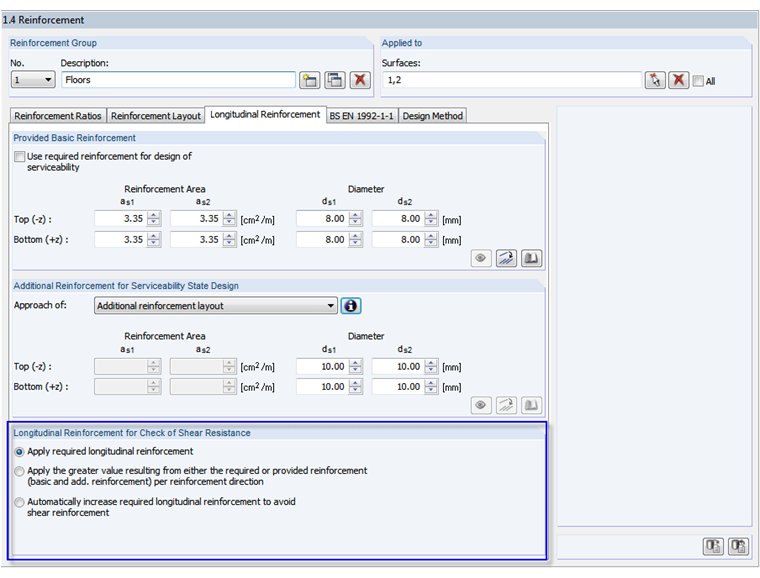

Oto krótkie wyjaśnienie opcji w RF-CONCRETE Surfaces 1.3 Wzdłużne zbrojenie:

Opcja 1:

Sprawdza się, czy statycznie wymagane zbrojenie wzdłużne jest wystarczające, aby uniknąć zbrojenia na ścinanie. Jeśli nie, wymagane jest zbrojenie na ścinanie.

Opcja 2:

Jeśli statycznie wymagane zbrojenie jest niewystarczające, stosuje się większą wartość zbrojenia podstawowego i statycznie wymaganego zbrojenia. Jeśli jest to wystarczające, wartość określa się jako statycznie wymagane zbrojenie wzdłużne (ponieważ konieczne jest uniknięcie zbrojenia na ścinanie).

W przypadkach, gdy ani statycznie wymagane zbrojenie wzdłużne, ani zbrojenie podstawowe do pokrycia zbrojenia na ścinanie nie jest wystarczające, do obliczenia V Rd, c użyto tylko wymaganego zbrojenia podłużnego i obliczono dodatkowe wymagane zbrojenie na ścinanie.

Opcja 3:

Sl zwiększa się, aby obliczyć V Rd, c, aż zbrojenie wzdłużne będzie wystarczające lub osiągnięty zostanie maksymalny stopień zbrojenia.

Reprezentacja wyników ma na celu wyprowadzenie tylko statycznie wymaganych wzmocnień. Z tego powodu tylko statycznie wymagane zbrojenie jest używane dla V Rd, c . Przy próbie uniknięcia zbrojenia na ścinanie stosuje się maksymalną wartość wymaganego statycznie i podstawowego zbrojenia.

W przypadkach, gdy zbrojenie sił poprzecznych jest wymagane obliczeniowo, ilość zbrojenia podłużnego obecnego we wzorach nie ma wpływu. Dlatego też nie ma sensu dodatkowo rozważać podstawowego wzmocnienia w V Rd, c .

W szczegółach projektu można dobrze zrozumieć procedurę programu.
