FAQ 001254 FR

Calcul RF-CONCRETE

Une question sur la conception en cisaillement avec un renforcement de base donné: je suis d’avis que la valeur de conception de la portance de la force latérale V Rd, c devrait être constante pour la même épaisseur de plafond si je spécifie un renforcement de base. Ce n'est pas le cas Y a-t-il une explication à cela?

Réponse

Dans les surfaces RF-CONCRETE, il est toujours vérifié en premier lieu si le ferraillage requis est suffisant pour absorber la contrainte de cisaillement.

Dans un calcul avec la première option "Approcher le ferraillage longitudinal requis", vous pouvez voir que même le ferraillage requis pour une grande partie de la surface est suffisant pour assurer la résistance au cisaillement. Pour cette raison, la détermination de V Rd, c n’utilise pas l’armature de base, mais l’armature requise.

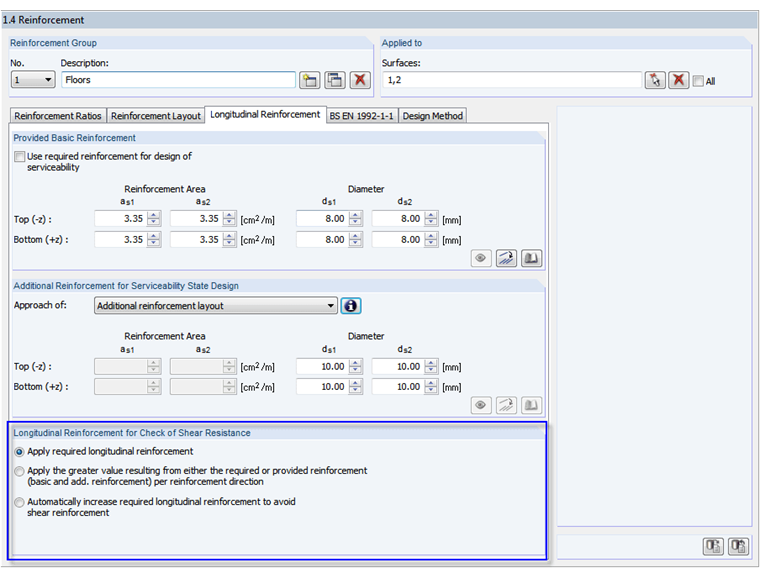

Voici une brève explication des options de RF-CONCRETE Surfaces 1.3 Renforcement longitudinal:

Option 1:

On vérifie si le renforcement longitudinal requis de manière statique est suffisant pour éviter le renforcement par cisaillement. Sinon, un renfort de cisaillement est requis.

Option 2:

Si le renforcement requis de manière statique est insuffisant, la valeur la plus élevée du renforcement de base et du renforcement requis de manière statique est utilisée. Si cela est suffisant, la valeur est définie comme étant le ferraillage longitudinal requis de manière statique (car il est nécessaire d'éviter le ferraillage de cisaillement).

Dans les cas où ni le renforcement longitudinal requis de manière statique ni le renforcement de base pour couvrir le renforcement par cisaillement ne sont suffisants, seul le renforcement longitudinal requis est utilisé pour le calcul de V Rd, c et a calculé le renforcement supplémentaire requis pour le cisaillement.

Option 3:

La valeur de sl augmente pour calculer V Rd, c jusqu'à ce que le ferraillage longitudinal soit suffisant ou que le degré de ferraillage maximum soit atteint.

La représentation du résultat est conçue pour produire uniquement les renforcements requis de manière statique. Pour cette raison, seul le ferraillage requis de manière statique est utilisé pour V Rd, c . Lorsque vous essayez d'éviter un ferraillage de cisaillement, la valeur maximale du renforcement statique requis et du ferraillage de base est utilisée.

Dans les cas où un renforcement de la force latérale est requis par le calcul, la quantité de renforcement longitudinal présente dans les formules n'a aucune influence. Il n’y aurait donc pas de sens d’envisager de plus l’armature de base dans V Rd, c .

Dans les détails de la conception, la procédure du programme peut être bien comprise.
