附加模块 RF-CONCRETE

关于给定基础钢筋的剪力设计的问题:我认为如果我指定一个基本钢筋,侧向受力能力V Rd,c的设计值必须在相同的天花板厚度下保持不变。事实并非如此。对此有解释吗?

回答

在RF-CONCRETE表面中,始终首先检查所需的钢筋是否足以吸收剪切应力。

在使用第一个选项“接近所需的纵向钢筋”的计算中,您可以看到,即使是大部分区域所需的钢筋也足以确保抗剪切能力。因此,V Rd,c的确定不使用基本钢筋而是使用所需的钢筋。

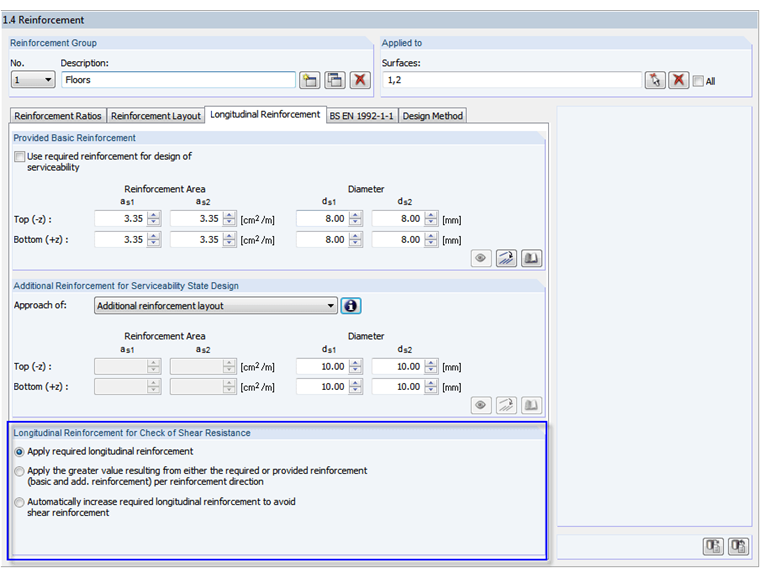

以下是RF-CONCRETE曲面1.3纵向钢筋选项的简短说明:

选项1:

检查静态要求的纵向钢筋是否足以避免抗剪钢筋。如果不是,则需要剪切加固。

选项2:

如果静态要求的钢筋不足,则使用较大的基础钢筋和静态要求的钢筋。如果这足够,则将该值定义为静态要求的纵向钢筋(因为必须避免抗剪钢筋)。

如果静态要求的纵向钢筋和用于覆盖抗剪钢筋的基础钢筋都不够,则只需要使用所需的纵向钢筋来计算V Rd,c并计算额外要求的抗剪钢筋。

选项3:

增加sl以计算V Rd,c,直到纵向钢筋足够或达到最大钢筋程度。

结果表示旨在仅输出静态所需的增援。因此,V Rd,c仅使用静态要求的钢筋。当试图避免剪切加固时,使用静态要求和基本加固的最大值。

在计算上需要横向力增强的情况下,公式中存在的纵向增强量没有影响。因此,另外考虑V Rd,c中的基本钢筋没有意义。

在设计细节中,可以很好地理解程序的过程。
