FAQ 001254 DE

Berechnung RF-BETON

Eine Frage zur Schubbemessung mit vorgegebener Grundbewehrung: Ich bin der Ansicht, dass der Bemessungswert der Querkrafttragfähigkeit VRd,c bei gleicher Deckenstärke konstant sein müsste, wenn ich eine Grundbewehrung vorgebe. Dies ist jedoch nicht der Fall. Gibt es dafür eine Erklärung?

Antwort

Es wird in RF-BETON Flächen immer erst geprüft, ob die erforderliche Bewehrung zur Aufnahme der Schubbeanspruchung ausreicht.

Bei einer Berechnung mit der ersten Option "Ansatz der erforderlichen Längsbewehrung" können Sie erkennen, dass bereits die erforderliche Bewehrung für einen Großteil der Fläche ausreichend ist, um die Schubtragfähigkeit zu gewährleisten. Aus diesem Grund wird bei der Ermittlung von VRd,c nicht die Grundbewehrung, sondern die erforderliche Bewehrung herangezogen.

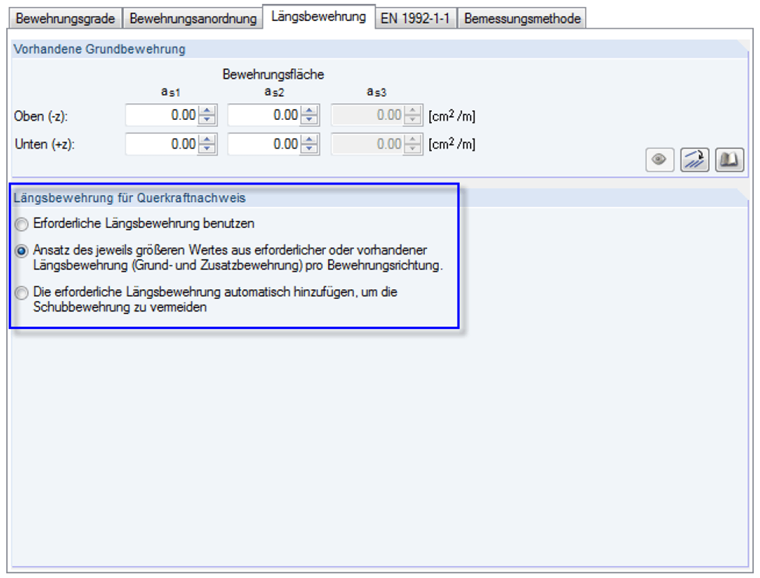

Hier eine kurze Erläuterung der Optionen in RF-BETON Flächen 1.3 Längsbewehrung:

Option 1:

Es wird geprüft, ob die statisch erforderliche Längsbewehrung zur Vermeidung der Schubbewehrung ausreicht. Wenn nicht, dann ist die Schubbewehrung erforderlich.

Option 2:

Ist die statisch erforderliche Bewehrung nicht ausreichend, wird der größere Wert von Grundbewehrung und statisch erforderlicher Bewehrung angesetzt. Reicht diese aus, wird der Wert als statisch erforderliche Längsbewehrung definiert (da sie zur Vermeidung von Schubbewehrung erforderlich ist).

In Fällen, wo weder die statisch erforderliche Längsbewehrung noch die Grundbewehrung zur Abdeckung der Schubbewehrung ausreicht, wird für die Berechnung von VRd,c nur die erforderliche Längsbewehrung angesetzt und die zusätzlich erforderliche Schubbewehrung errechnet.

Option 3:

Asl wird zur Berechnung von VRd,c solange erhöht, bis entweder die Längsbewehrung ausreicht oder der maximale Bewehrungsgrad erreicht ist.

Die Ergebnisdarstellung ist darauf ausgelegt, lediglich die statisch erforderlichen Bewehrungen auszugeben. Aus diesem Grund wird für VRd,c auch nur die statisch erforderliche Bewehrung angesetzt. Beim Versuch der Vermeidung von Schubbewehrung wird der Größtwert der statisch erforderlichen und der Grundbewehrung herangezogen.

In Fällen, in denen eine Querkraftbewehrung rechnerisch erforderlich ist, hat die Menge der vorhandenen Längsbewehrung in den Formeln keinen Einfluss mehr. Es wäre daher nicht sinnvoll, zusätzlich die Grundbewehrung in VRd,c zu berücksichtigen.

In den Bemessungsdetails lässt sich die Vorgehensweise des Programms gut nachvollziehen.
