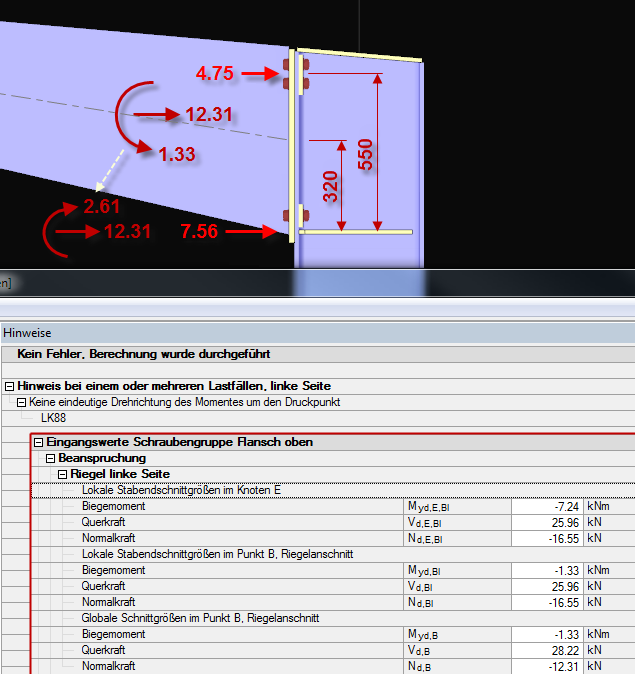

В некоторых отдельных расчетах (например, при изгибе полки колонны) приложенные изгибающие моменты относятся к точке сжатия. В то же время, эксцентриситет нормальной силы преобразуется в дополнительный момент. Если преобладают сжимающие силы, можно направление момента изменить на противоположное, и тогда соединение полностью подвергается сжатию (см. рисунок). Это означает, что четкой точки сжатия больше нет.
Примечание к расчету для неоднозначного направления вращения момента
Что значит расчетное сообщение «Нет однозначного вращения момента вокруг точки сжатия»?





В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
- Состояние с трещинами, рассчитанное от соответствующей нагрузки
- Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
- Состояние сечения с трещинами - независимо от нагрузки

На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.
Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.
Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.

Эта функция также способствует наглядному изображению результатов. Плоскости отсечения - это секущие плоскости, которые можно произвольно размещать в модели. Зона перед или за плоскостью будет скрыта на изображении. Таким образом, можно четко и просто показать результаты, например, в пересечении или в твердом теле.

Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
Моя модель нестабильна. В чём может быть причина?
