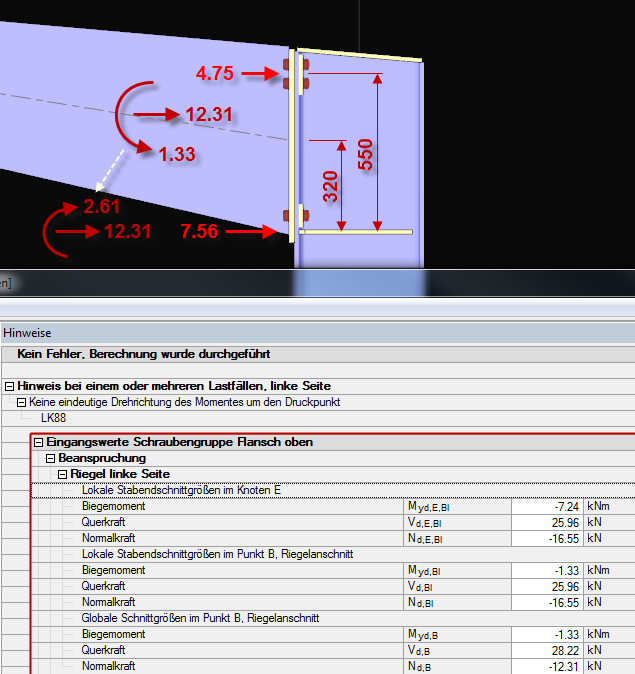

Em várias verificações de dimensionamento individuais (por exemplo, o banzo do pilar sob flexão), os momentos de flexão aplicados estão relacionados com um ponto de compressão. A excentricidade da força axial é convertida num momento adicional. Se as forças de compressão predominam, a direção do momento pode ser invertida e a ligação é então completamente sujeita à compressão (ver imagem). Não existe mais um ponto de compressão inequívoco.
Pergunta
Qual é o significado da mensagem de cálculo "Nenhuma rotação inequívoca do momento sobre o ponto de compressão"?
Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
No RFEM 6 e no RSTAB 9, tem a opção de inserir "Objetos visuais" como objetos auxiliares. Pode importar os formatos de ficheiro 3ds, stl e obj.
Estes objetos permitem criar uma melhor referência às dimensões.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
