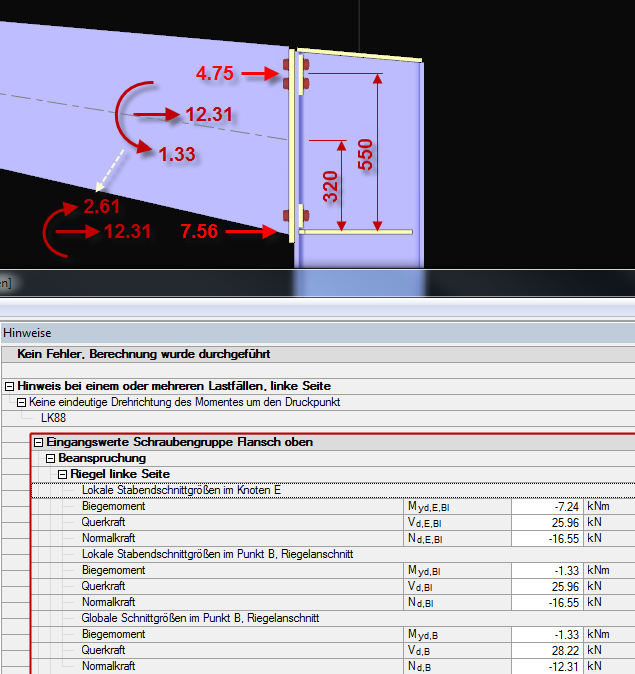

En varias comprobaciones de cálculo individuales (por ejemplo, el ala del pilar bajo flexión), los momentos flectores aplicados están relacionados con un punto de compresión. La excentricidad del esfuerzo axil se convierte en un momento adicional. Si predominan los esfuerzos de compresión, la dirección del momento se puede invertir y la conexión se somete completamente a la compresión (ver imagen). Ya no hay un punto de compresión inequívoco.
Pregunta
¿Cuál es el significado del mensaje de cálculo "Sin giro inequívoco del momento sobre el punto de compresión"?
Puede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
En RFEM 6 y RSTAB 9, tiene la opción de introducir "Objetos visuales" como objetos auxiliares. Puede importar los formatos de archivo 3ds, stl y obj.
Estos objetos le permiten crear una mejor referencia de las dimensiones.
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
