Можно ли напрямую отобразить эквивалентные нагрузки, возникающие в результате землетрясений?

Ответ

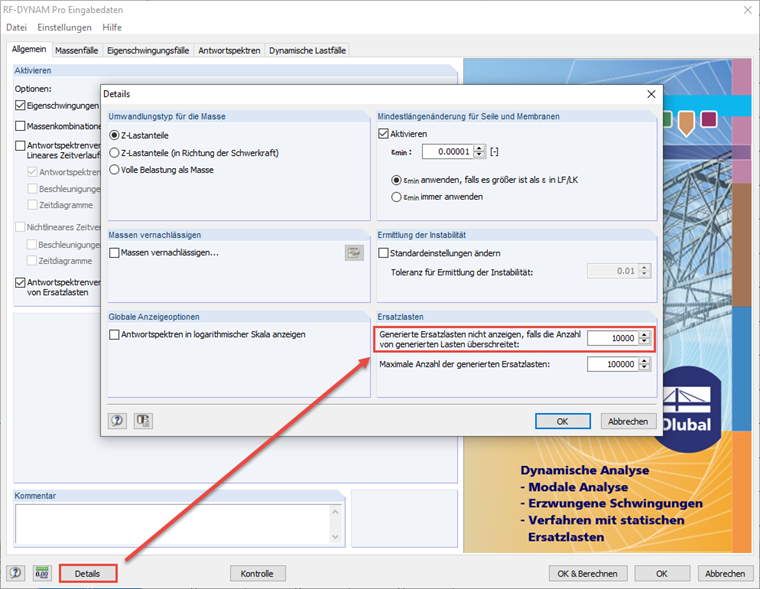

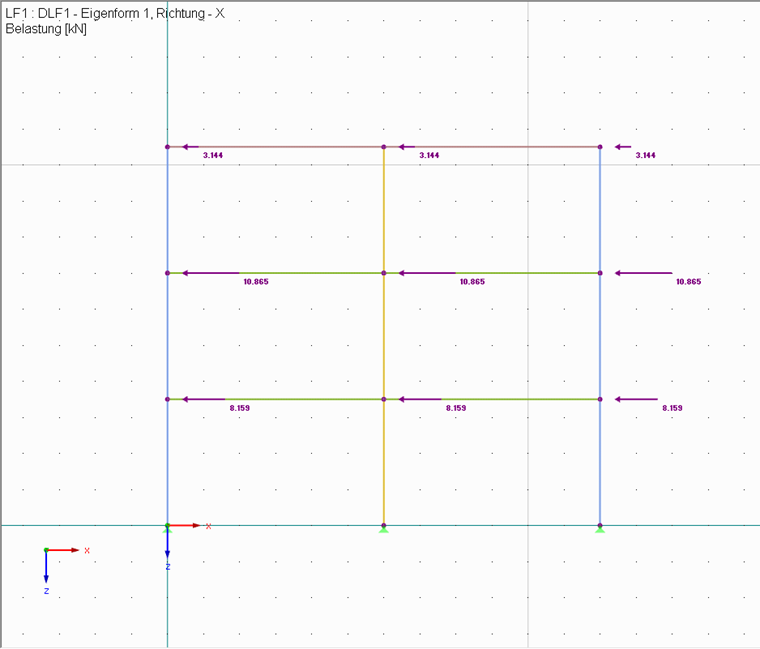

Данный модуль RF-DYNAM Pro - Equivalent Loads используется для выполнения многомодального спектра спектра реакций. Определенные нагрузки определяются явно и экспортируются в основную программу RFEM в загружениях. Загружения производятся отдельно для каждой формы выбранного режима и направления возбуждения. Такой пример нагрузки иллюстрируется на рисунке 1 в качестве примера, но можно отображать нагрузки в этих экспортированных загружениях, как обычно. Список генерируемых нагрузок можно найти в таблицах результатов в динамических загружениях, см. Рисунок 2. Эквивалентные нагрузки создаются на каждом узле конечного элемента (или на каждом внутреннем узле). Если количество генерируемых нагрузок слишком велико, то графическое отображение будет отключено. Данную настройку можно настроить в разделе «Подробности» дополнительного модуля RF-DYNAM Pro, как показано на рисунке 3.
