Puis-je afficher directement les charges équivalentes résultant des séismes?

Réponse

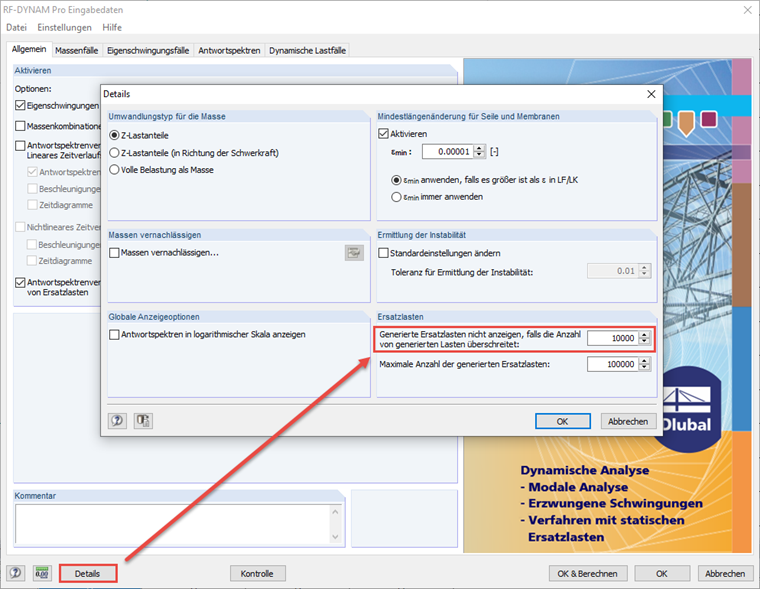

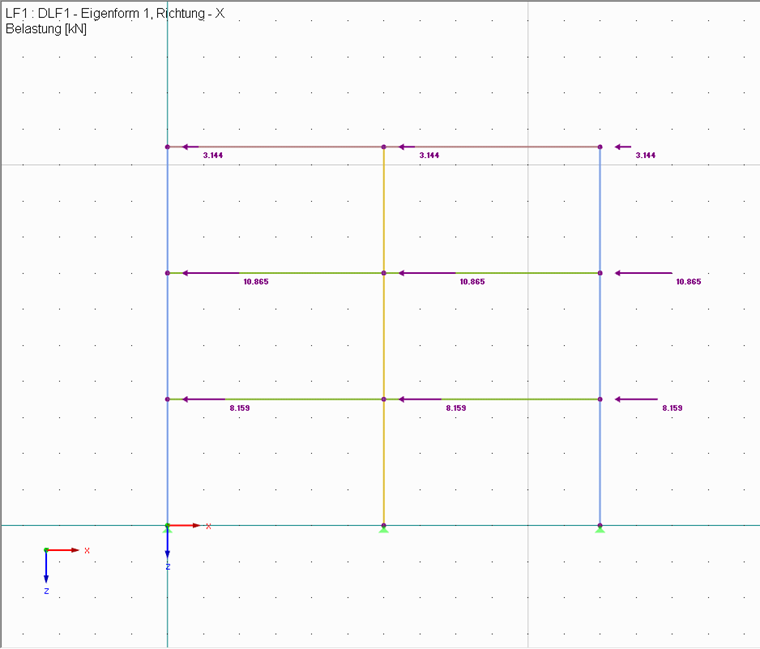

Le module 'RF- / DYNAM Pro - Equivalent Loads' permet d'effectuer l'analyse du spectre de réponse multimodale. Les charges équivalentes sont déterminées explicitement et exportées dans le programme principal RFEM / RSTAB dans les cas de charge. Les cas de charge sont générés séparément pour chaque forme de mode et direction d'excitation sélectionnée. Ce cas de charge est illustré à la Figure 1 à titre d'exemple, mais vous pouvez afficher les charges dans ces cas de charge exportés comme d'habitude. Vous trouverez une liste des charges générées dans les tableaux de résultats des cas de charge dynamiques, voir la Figure 2. Des charges équivalentes sont créées sur chaque nœud d'éléments finis (ou chaque nœud interne). Si le nombre de charges générées est trop important, l'affichage graphique est désactivé. Vous pouvez ajuster ce paramètre dans les 'Détails' du module additionnel RF- / DYNAM Pro comme indiqué dans la Figure 3.
