Wyświetlanie obciążeń zastępczych

Czy mogę wyświetlić obciążenia równoważne wygenerowane przez moduł dodatkowy RF-/DYNAM Pro - Equivalent Loads?

Odpowiedź:

Moduł dodatkowy RF-/DYNAM Pro - Equivalent Loads umożliwia przeprowadzenie multimodalnej analizy spektrum odpowiedzi. Obciążenia zastępcze są tworzone i eksportowane w przypadkach obciążeń do programu głównego RFEM 5 lub RSTAB 8. Przypadki obciążeń są tworzone osobno dla każdego wybranego kształtu drgań i kierunku wzbudzenia. Obciążenia można wyświetlić w zwykły sposób.

FAQ

[PL] FAQ 002261 | Czy mogę wyświetlić obciążenia równoważne wygenerowane przez RF-/DYNAM Pro - Equivalent Loads ...

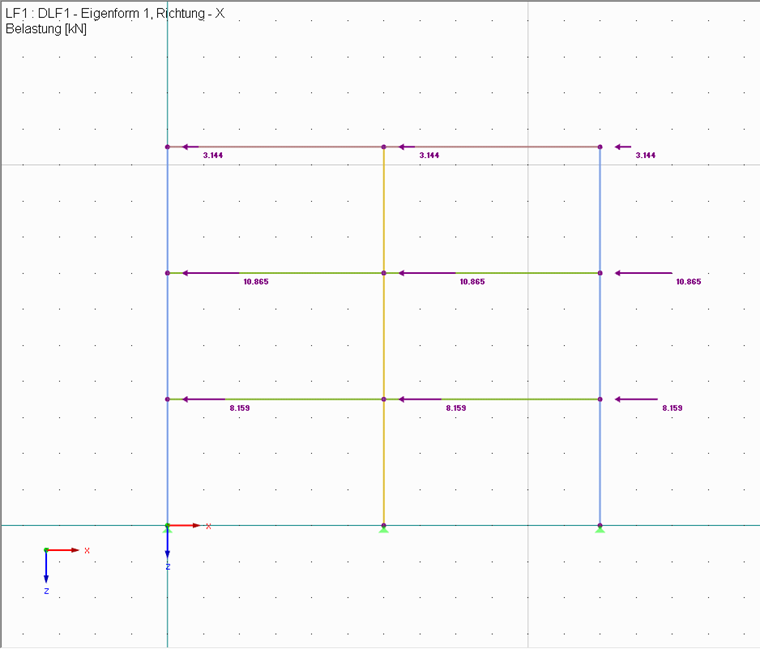

Wyświetlanie obciążeń w wyeksportowanym przypadku obciążeń

W każdym węźle elementów skończonych (lub w węźle wewnętrznym) generowane są obciążenia zastępcze. Jeżeli liczba wygenerowanych obciążeń jest zbyt duża, wyświetlanie graficzne jest dezaktywowane. Ustawienie to można zmienić w szczegółach modułu RF‑/DYNAM Pro.

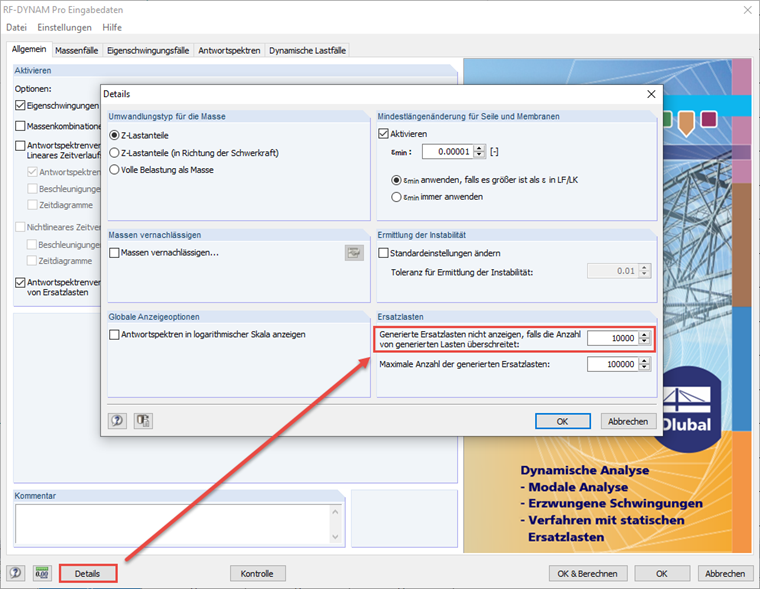

Ustawienia wyświetlania obciążeń równoważnych

Autor

Pani Effler jest odpowiedzialna za rozwój produktów do analizy dynamicznej i zapewnia wsparcie techniczne dla naszych klientów.

Odniesienia

Handbuch RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.

Pobrane

Plik modelu w RFEM

384 KB
