FAQ 002261 DE

Zusatzmodule RF-DYNAM Pro - Ersatzlasten DYNAM Pro - Ersatzlasten

Kann ich die Ersatzlasten resultierend aus Erdbeben direkt anzeigen lassen?

Antwort

Mit dem Modul 'RF-/DYNAM Pro - Ersatzlasten' wird das multi-modale Antwortspektrenverfahren durchgeführt. Die Ersatzlasten werden explizit ermittelt und in Lastfälle in das Hauptrogramm RFEM / RSTAB exportiert. Lastfälle werden separat für jede ausgewählte Eigenform und Anregungsrichtung erstellt.

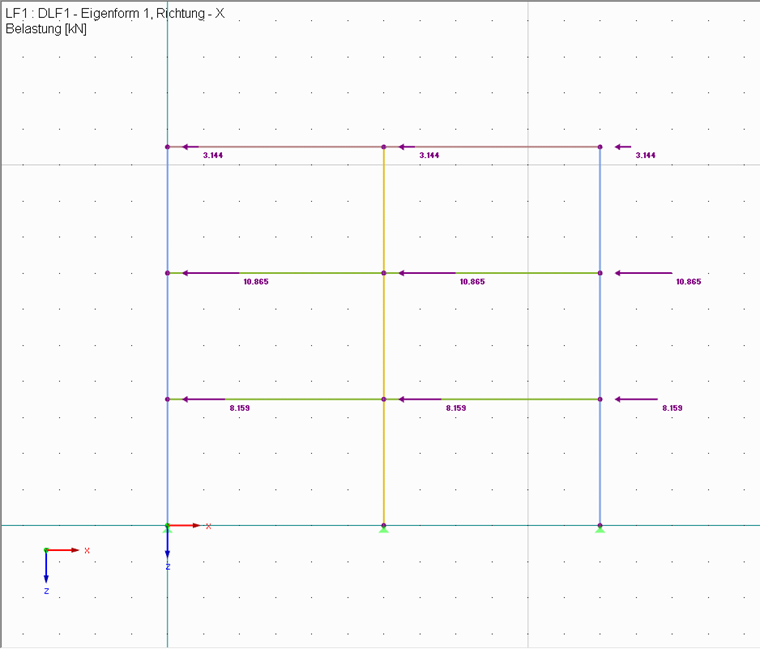

Solch ein Lastfall ist beispielhaft im Bild 1 illustriert, Sie können die Lasten in diesen exportierten Lastfällen wie gewohnt anzeigen lassen.
Eine Liste der erzeugten Lasten finden Sie in den Ergebnistabellen der Dynamischen Lastfälle, siehe hierzu Bild 2.

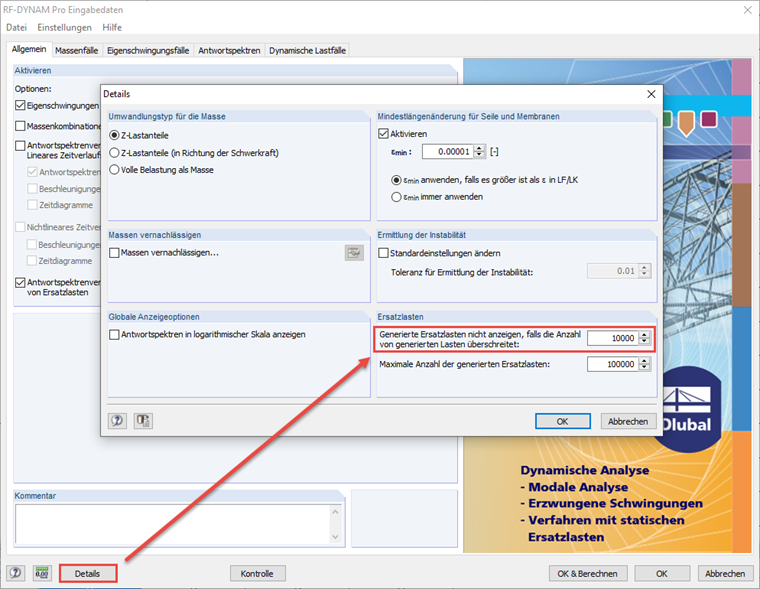

Ersatzlasten werden an jedem Finite Element (bzw. jedem inneren) Knoten erzeugt. Ist die Anzahl der erzeugten Lasten zu groß wird die grafische Darstellung deaktiviert. Sie können diese Einstellung in den 'Details' der RF-/DYNAM Pro Module anpassen, wie in Bild 3 gezeigt.
