26.11.2019

Zobrazení náhradních zatížení

Mohu zobrazit náhradní zatížení generovaná přídavným modulem RF-/DYNAM Pro - Equivalent Loads?

Odpověď:

Přídavný modul RF-/DYNAM Pro - Equivalent Loads umožňuje provádět multimodální analýzu spektra odezvy. Náhradní zatížení se vytvoří a exportují v zatěžovacích stavech do hlavního programu RFEM 5 nebo RSTAB 8. Zatěžovací stavy se vytvoří zvlášť pro každý vybraný vlastní tvar a směr buzení. Zatížení lze zobrazit jako obvykle.

FAQ

FAQ 002261 | Mohu zobrazit ekvivalentní zatížení generovaná modulem RF-/DYNAM Pro - Equivalent Loads ...

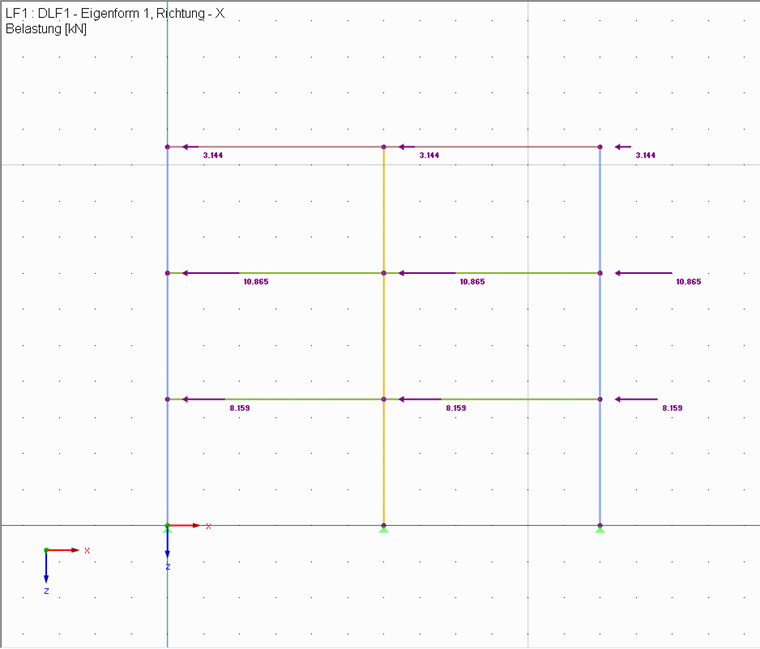

Zobrazení zatížení v exportovaném zatěžovacím stavu

Náhradní zatížení se generují v každém uzlu konečných prvků (resp. Každém vnitřním uzlu). Pokud je počet vygenerovaných zatížení příliš velký, grafické zobrazení se deaktivuje. Toto nastavení můžete změnit v detailech přídavného modulu RF-/DYNAM Pro.

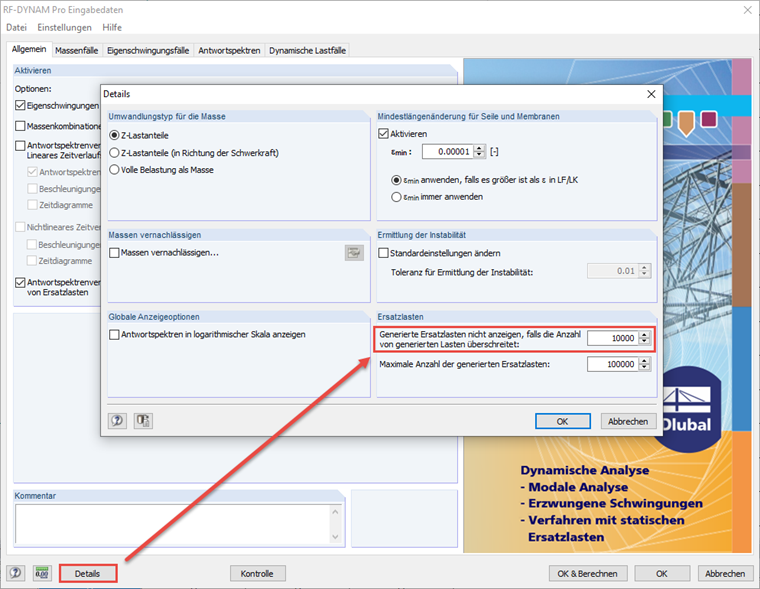

Nastavení pro zobrazení náhradních zatížení

Autor

Ing. Effler se podílí na vývoji v oblasti dynamiky a v rámci technické podpory pečuje o naše zákazníky.

Reference

Handbuch RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.

Stahování

Model v programu RFEM

384 KB
