Visualizzazione dei carichi equivalenti

Posso visualizzare i carichi equivalenti generati dal modulo aggiuntivo RF‑/DYNAM Pro - Equivalent Loads?

Risposta:

Il modulo aggiuntivo RF-/DYNAM Pro - Equivalent Loads consente di eseguire un'analisi dello spettro di risposta multimodale. I carichi equivalenti vengono creati ed esportati nei casi di carico nel programma principale, RFEM 5 o RSTAB 8. I casi di carico vengono creati separatamente per ogni forma modale e direzione di eccitazione selezionate. È possibile visualizzare i carichi come al solito.

FAQ

[IT] FAQ 002261 | Posso visualizzare i carichi equivalenti generati da RF-/DYNAM Pro - Equivalent Loads ...

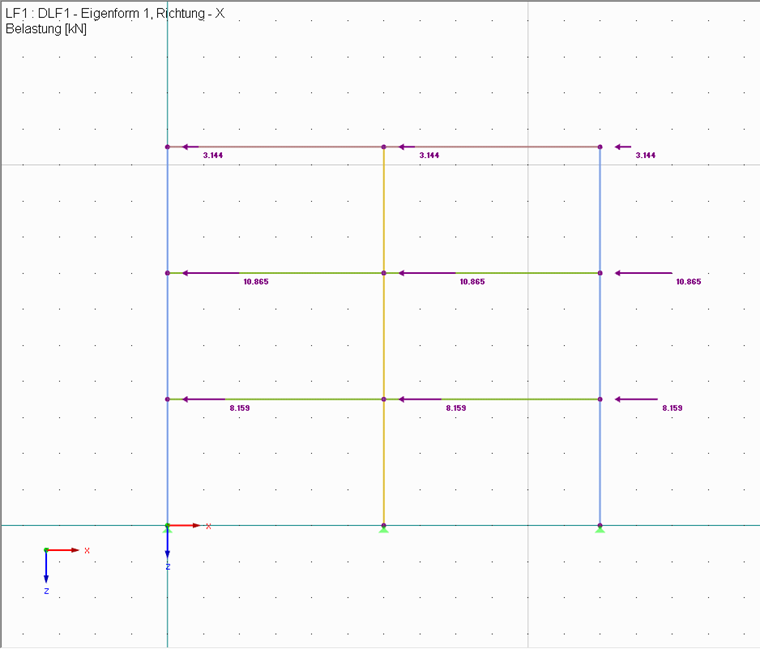

Visualizzazione dei carichi nel caso di carico esportato

I carichi equivalenti sono generati in corrispondenza di ciascun nodo agli elementi finiti (o di ciascun nodo interno). Se il numero di carichi generati è troppo grande, la visualizzazione grafica è disattivata. È possibile modificare questa impostazione nei dettagli del modulo aggiuntivo RF-/DYNAM Pro.

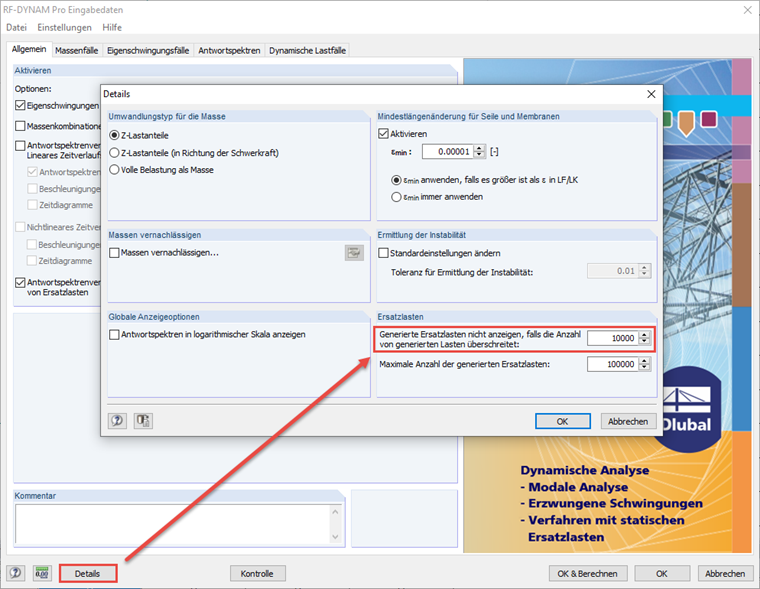

Impostazioni per la visualizzazione dei carichi equivalenti

Autore

La signora Effler è responsabile dello sviluppo di prodotti per l'analisi dinamica e fornisce supporto tecnico ai nostri clienti.

Bibliografia

Handbuch RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.
