Вопрос

Как можно в модуле RF-CONCRETE NL рассчитать перекрытие с балками перекрытия? Я бы хотел узнать о деформациях в состоянии с трещинами. Однако с введенными ребрами это не работает. Есть ли альтернативный вариант ввода?

Ответ:

Правильно, что стержни ребра, определенные в модели, не учитываются при расчете реалистичных деформаций в состоянии с трещинами.
Однако эту проблему можно решить, если не смоделировать прогоны в качестве стержней ребра, а заменить их поверхностной моделью. Таким образом, можно смоделировать всю плиту как поверхностную конструкцию и рассчитать ее с помощью модуля RF-CONCRETE NL в модуле RF-CONCRETE Surfaces.

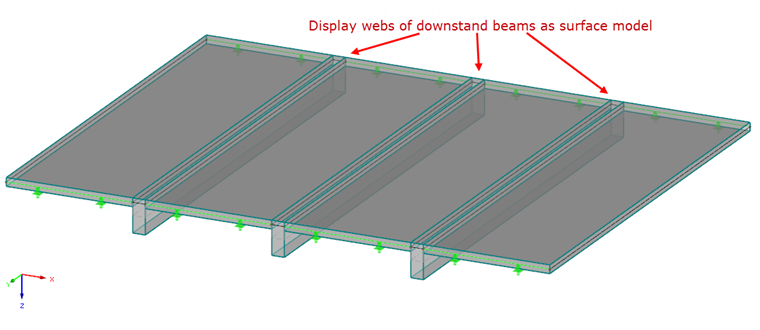

Плита с перекрытием в качестве модели поверхности
