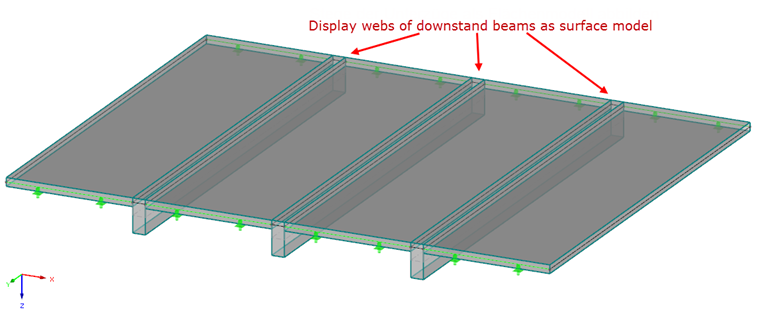

Tuttavia, è possibile risolvere questo problema se non si modellano le travi emergenti come aste di nervatura, ma le si sostituiscono con un modello di superficie. Pertanto, l'intera soletta può essere modellata come struttura di superficie e progettata con RF‑CONCRETE NL in RF‑CONCRETE Surfaces.
Domanda
Come posso progettare una soletta con travi emergenti in RF‑CONCRETE NL? Vorrei conoscere le deformazioni allo stato fessurato. Tuttavia, questo non sembra funzionare con le aste della nervatura immesse. C'è qualche opzione di input alternativa?
Tuttavia, è possibile risolvere questo problema se non si modellano le travi emergenti come aste di nervatura, ma le si sostituiscono con un modello di superficie. Pertanto, l'intera soletta può essere modellata come struttura di superficie e progettata con RF‑CONCRETE NL in RF‑CONCRETE Surfaces.
