Tento problém však lze vyřešit tak, že se průvlaky nevytvoří jako pruty typu "Žebro", ale nahradí se plošným modelem. Tím je možné celou desku vytvořit jako plošnou nosnou konstrukci a tu posoudit pomocí RF-CONCRETE NL v přídavném modulu RF-CONCRETE Surfaces.
Dotaz
Jak mohu pomocí přídavného modulu RF-CONCRETE NL posoudit desku s průvlaky? Chtěl bych vědět deformace ve stavu II. Zdá se však, že to nefunguje se zadanými pruty typu "Žebro". Existuje alternativní možnost zadání?

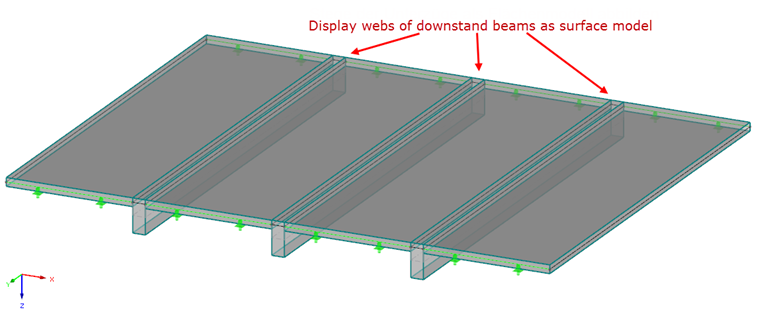

Tento problém však lze vyřešit tak, že se průvlaky nevytvoří jako pruty typu "Žebro", ale nahradí se plošným modelem. Tím je možné celou desku vytvořit jako plošnou nosnou konstrukci a tu posoudit pomocí RF-CONCRETE NL v přídavném modulu RF-CONCRETE Surfaces.
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.
Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
