Pergunta

Como é que posso dimensionar uma laje com vigas de piso no RF-CONCRETE NL? Gostaria de saber quais são as deformações no estado fendilhado. No entanto, isso não parece funcionar com as barras de nervura introduzidas. Existe alguma opção de entrada alternativa?

Resposta:

É verdade que as barras de nervura definidas no modelo não são consideradas no cálculo das deformações realistas no estado fendilhado.
No entanto, é possível resolver este problema se não modelar as vigas do piso inferior como barras nervuradas, mas sim substituí-las por um modelo de superfície. Assim, toda a laje pode ser modelada como uma estrutura de superfície e dimensionada com o RF-CONCRETE NL no RF-CONCRETE Surfaces.

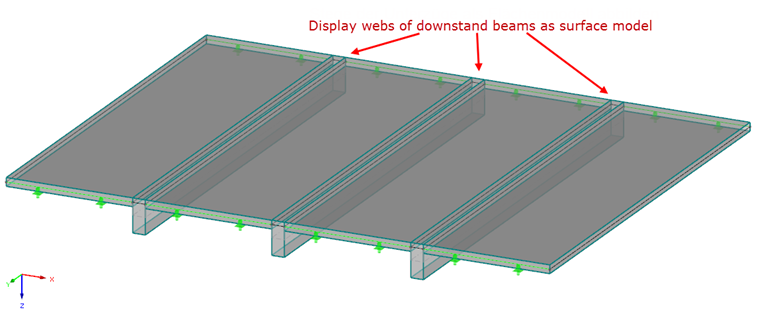

Laje com vigas de pavimento inferior como modelo de superfície
