Я выполнил экспорт из RSTAB или RFEM в формат IFC. При импорте файла IFC в программу CAD, однако, ничего не отображается. В чем может быть причина?

Ответ

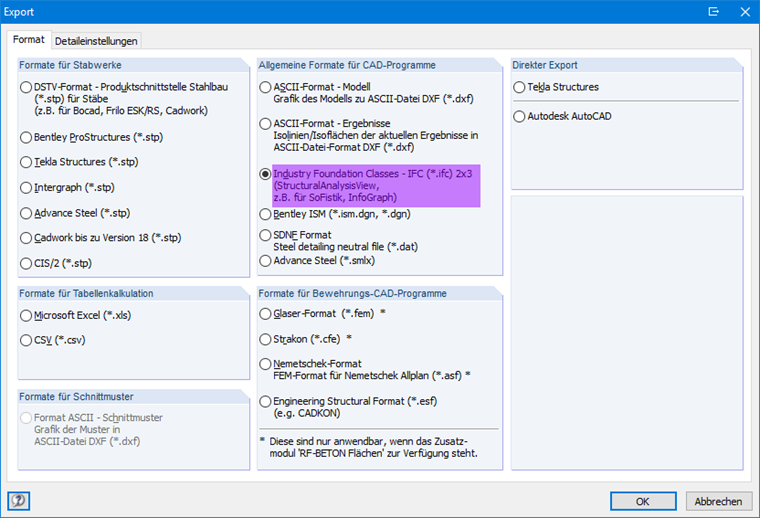

Интерфейс IFC структурирован в различных областях, так называемых видах. Экспорт из RSTAB/RFEM выполняется в StructuralAnalysisView. Одновременно можно перенести модель конструкции с элементами стержня, сосредоточенными нагрузками на линии и стержни, опорами, а также условиями опор, загружениями и т. Д. Импорт файла IFC, созданного из RSTAB/RFEM, возможен только в стороннем программном обеспечении, если он также поддерживает StructuralAnalysisView.

Ключевые слова

IFC StructuralAnalysisView CoordinationView
