我从RSTAB或RFEM导出为IFC格式。 但是,在将IFC文件导入到CAD软件时,不显示任何内容。 原因可能是什么?

回答

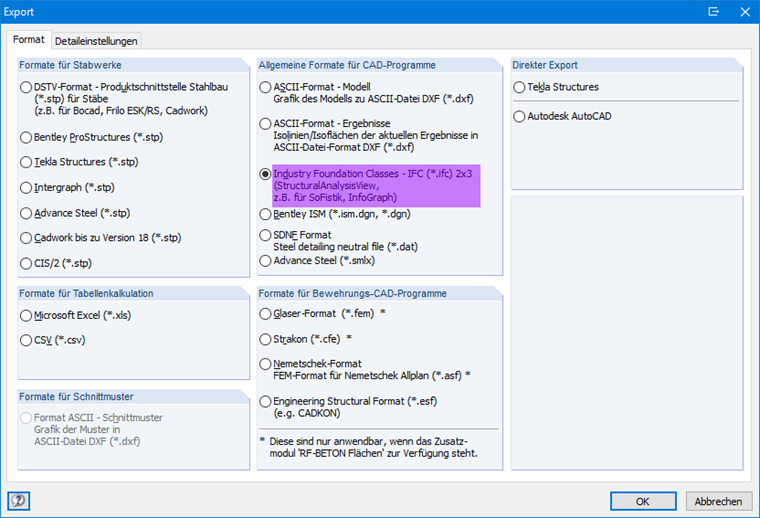

IFC界面分为不同的区域,即视图。 RSTAB/RFEM的导出是在StructuralAnalysisView中进行的。 同时可以通过杆件单元,集中线和杆件荷载,支座以及支座条件,荷载工况等传递结构模型。 导入由RSTAB/RFEM生成的IFC文件只能在第三方软件中进行,如果该软件也支持StructuralAnalysisView。

关键词

国际金融公司 结构分析 坐标视图
