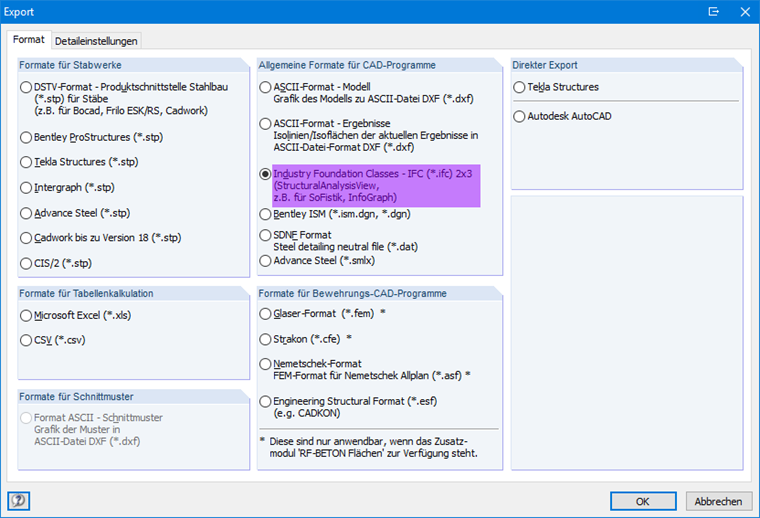

L'interfaccia IFC è divisa in diverse aree, le cosiddette viste. L'esportazione da RFEM/RSTAB viene eseguita in StructuralAnalysisView. In questo caso, è possibile trasferire un modello strutturale con elementi dell'asta, carichi concentrati, carichi delle linee e dell'asta, vincoli e condizioni vincolari, casi di carico e così via. L'importazione del file IFC generato da RFEM/RSTAB nel software di terze parti è possibile solo se supporta anche StructuralAnalysisView.
Domanda
Ho eseguito un'esportazione da RFEM o RSTAB al formato IFC. Tuttavia, non viene visualizzato nulla durante l'importazione del file IFC nel software CAD. Quale potrebbe essere la ragione?
I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.
È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web di Dlubal e-tutorial/Modelli-da-scaricare Modelli da scaricare ).
Con l'opzione di visualizzazione Modalità camera a volo d'uccello, puoi volare attraverso la tua struttura in RFEM e RSTAB. Controlla la direzione e la velocità del volo con la tastiera. Inoltre, è possibile salvare il volo attraverso la struttura in formato video.
L'interfaccia diretta con Revit consente di aggiornare il modello Revit in base alle modifiche apportate in RFEM o RSTAB. A seconda della modifica, potrebbe essere necessario rigenerare gli oggetti Revit (eliminazione dell'oggetto e successiva rigenerazione). La rigenerazione è eseguita sulla base del modello di RFEM/RSTAB.
Se si desidera evitare questa rigenerazione, attivare la casella di controllo 'Aggiorna solo materiali, spessori e sezioni'. In questo caso, saranno modificate solo le proprietà degli oggetti. In questo caso, tuttavia, non vengono considerate variazioni diverse da quelle nel materiale, nello spessore della superficie e nella sezione.
La proposta di armatura da RF-/CONCRETE Members può essere esportata in Revit. Le sezioni trasversali rettangolari e circolari sono attualmente supportate.
Le barre di armatura possono essere modificate retroattivamente in Revit.
