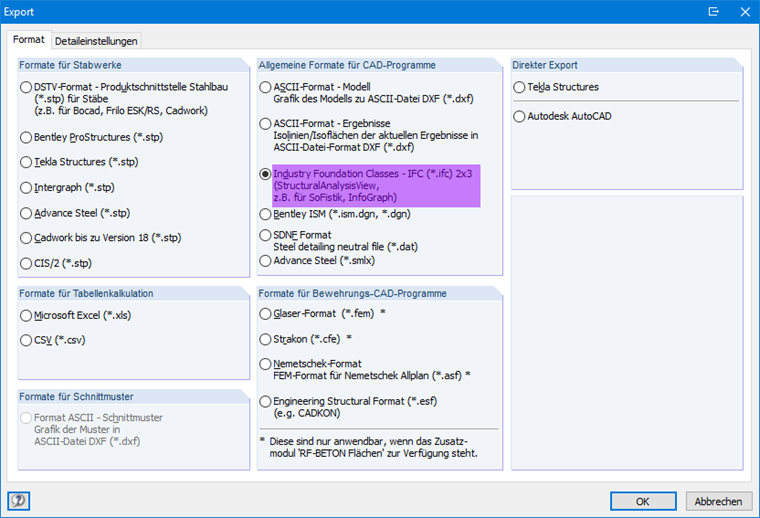

L'interface IFC est divisée en plusieurs zones, appelées vues. L'export depuis RFEM/RSTAB est réalisé dans StructuralAnalysisView. Dans ce cas, il est possible de transférer un modèle structurel avec des éléments de barre, des charges concentrées, des charges linéiques et de barre, des appuis et des conditions d'appui, des cas de charge, etc. L'importation du fichier IFC généré à partir de RFEM/RSTAB dans un logiciel tiers n'est possible que s'il prend également en charge StructuralAnalysisView.
Question
J'ai effectué une exportation de RFEM ou RSTAB au format IFC. Cependant, rien ne s'affiche lors de l'importation du fichier IFC dans le logiciel de CAO. Pourquoi ?
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Les voiles de cisaillement et les poutres-voiles du modèle de bâtiment sont disponibles comme objets indépendants dans les modules complémentaires de vérification. Cela permet un filtrage plus rapide des objets dans les résultats ainsi qu'une meilleure documentation dans le rapport d'impression.
Le générateur d'étage de bâtiment du module complémentaire Modèle de bâtiment permet de générer automatiquement des étages de bâtiment en fonction de la topologie du modèle.
Dans la section Vérification du béton offre la possibilité d'effectuer une vérification de la sismicité selon l'AISC 341-16 pour les barres en acier.
Cinq types SFRS (systèmes résistant aux forces sismiques) sont disponibles pour ce faire.
