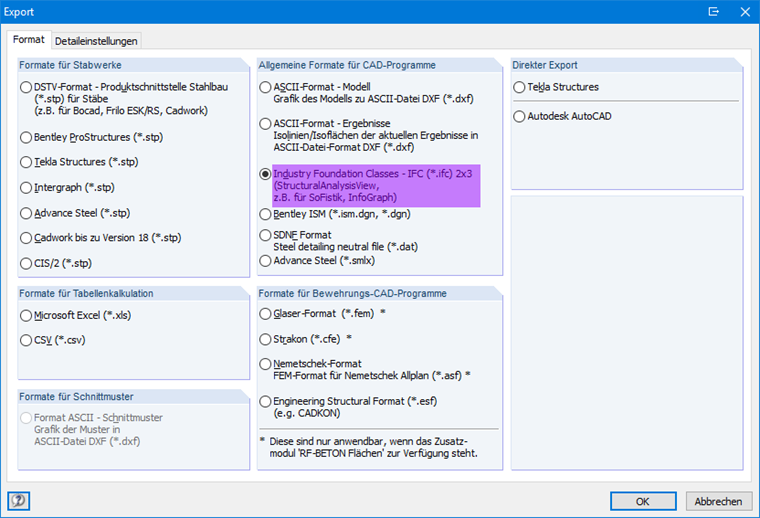

Die IFC-Schnittstelle ist in mehrere Bereiche gegliedert, die so genannten Views. Der Export aus RSTAB/RFEM erfolgt dabei im StructuralAnalysisView. Dabei ist die Übertragung des statischen Modells mit Stabelementen, Punkt-, Linien- und Stablasten, Lagern und Lagerbedingungen, Lastfällen usw. möglich. Der Import der aus RSTAB/ RFEM erzeugten IFC-Datei ist in der Fremdsoftware nur möglich, wenn diese auch den StructuralAnalysisView unterstützt.
Frage
Ich habe von RSTAB bzw. RFEM einen Export in das IFC-Format durchgeführt. Beim Import der IFC-Datei in das CAD-Programm wird jedoch nichts angezeigt. Was könnte die Ursache sein?
RFEM- und RSTAB-Modelle lassen sich als 3D-glTF-Modelle (Formate *.glb und *.glTF) abspeichern. Diese können dann in einem 3D-Viewer von Google oder Babylon rundum dreidimensional und im Detail betrachtet werden. Mit einer VR-Brille, wie zum Beispiel Oculus, kann man sogar durch die Struktur 'wandern'.
Die 3D-glTF-Modelle können mittels JavaScript gemäß dieser Anleitung in eigene Webseiten integriert werden (wie auf der Dlubal-Webseite Modelle zum Herunterladen).
Mit der Ansichtsoption Kamera-Flugmodus kann man durch das RFEM- bzw. RSTAB-Modell fliegen. Die Richtung und Geschwindigkeit des Fluges lassen sich über die Tastatur steuern. Zudem besteht die Möglichkeit, den Flug durch das Modell als Video abzuspeichern.
Die direkte Schnittstelle zu Revit ermöglicht die Aktualisierung des Revit-Modells analog der in RFEM oder RSTAB vorgenommenen Änderungen. Je nach Änderung müssen die Revit-Objekte ggf. regeneriert werden (Löschen des Objektes und anschließende Neugenerierung). Die Neugenerierung erfolgt basierend auf dem RFEM-/RSTAB-Modell.
Möchte man diese Neugenerierung unterdrücken, kann die Option 'Nur Materialien, Dicken und Querschnitte aktualisieren' aktiviert werden. In diesem Fall werden nur die Eigenschaften der Objekte angepasst. Änderungen abweichend von Material, Flächendicke und Querschnitt werden in diesem Fall jedoch unterdrückt.
Der Bewehrungsvorschlag aus RF-/BETON Stäbe kann nach Revit exportiert werden. Unterstützt werden aktuell Rechteck- sowie Kreisquerschnitte.
Die Bewehrungsstäbe lassen sich nachträglich in Revit modifizieren.
